Produits de la série d'onduleurs aj
aj 2100-2400, la solution simple pour les applications autonomes
onduleur haut de gamme fabriqué en Suisse
- Cette image représente une application autonome pour le pompage de l'eau alimentée par l'aj 2400.
aj, la simplicité et la durabilité suisses pour vos besoins énergétiques

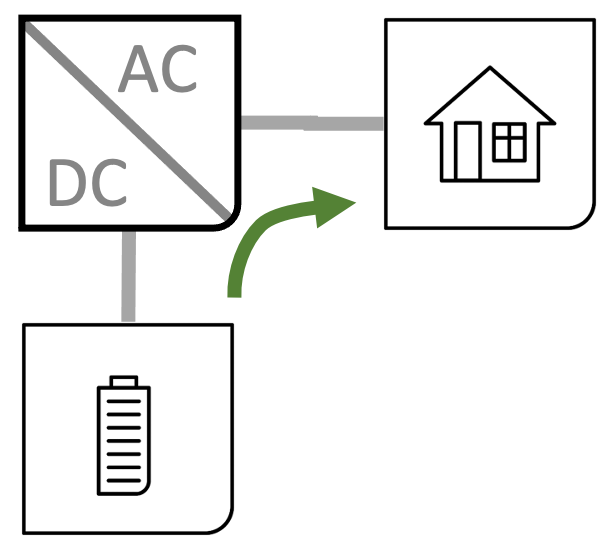

Les onduleurs à onde sinusoïdale pure de la série aj convertissent la tension de la batterie en 230/120Vac de haute qualité qui peut être utilisée pour tous les appareils électriques. Conçu pour répondre aux besoins industriels et domestiques, l’aj est la solution optimale pour les utilisations autonomes répondant aux exigences les plus élevées en termes de confort, de sécurité et de fiabilité. Fabriqué depuis 1998 en Suisse avec une garantie de 10 ans et livré avec des câbles pour le courant alternatif et la batterie, l’aj est un véritable « plug and forget ».
aj, la simplicité et la durabilité suisses pour vos besoins énergétiques
Les onduleurs à onde sinusoïdale pure de la série aj convertissent la tension de la batterie en 230/120Vac de haute qualité qui peut être utilisée pour tous les appareils électriques. Conçu pour répondre aux besoins industriels et domestiques, l’aj est la solution optimale pour les utilisations autonomes répondant aux exigences les plus élevées en termes de confort, de sécurité et de fiabilité. Fabriqué depuis 1998 en Suisse avec une garantie de 10 ans et livré avec des câbles pour le courant alternatif et la batterie, l’aj est un véritable « plug and forget ».
Capacités de surcharge élevées
> 2 fois la puissance nominale
Prêt à l'emploi
Fourni avec batterie et câbles CA, prêt à alimenter votre application
Garantie de 10 ans
Chargeur solaire intégré en option
Les modèles aj peuvent être équipés d’un contrôleur PWM intégré pour un système solaire tout-en-un
Capacités de surcharge élevées
> 2 fois la puissance nominale
Prêt à l'emploi
Fourni avec batterie et câbles CA, prêt à alimenter votre application
Garantie de 10 ans
Chargeur solaire intégré en option
Les modèles aj peuvent être équipés d’un contrôleur PWM intégré pour un système solaire tout-en-un
Conçu pour une large gamme d'utilisations
Flexibilité d’utilisation pour vos applications
application hors réseau
solar home systems
application mobile
alimentation électrique embarquée
Ce que les clients pensent de l'aj 2100-2400
« Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. »
« Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. »
« Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. »
Lorem ipsum dolor
« Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. »
Lorem ipsum dolor
Swiss made
Fièrement conçu, assemblé et testé en Suisse, garantissant les normes les plus élevées de qualité et de fiabilité qui font la renommée de Studer Innotec.
Chaque unité est soumise à des contrôles rigoureux afin de garantir ses performances, sa durabilité à long terme et son fonctionnement sans faille dans les environnements les plus exigeants.
Grâce à l’excellence suisse, vous pouvez compter sur l’aj pour vous offrir une fiabilité à toute épreuve pendant de nombreuses années.
Swiss made
Swiss made
Fièrement conçu, assemblé et testé en Suisse, garantissant les normes les plus élevées de qualité et de fiabilité qui font la renommée de Studer Innotec.
Chaque unité est soumise à des contrôles rigoureux afin de garantir ses performances, sa durabilité à long terme et son fonctionnement sans faille dans les environnements les plus exigeants.
Grâce à l’excellence suisse, vous pouvez compter sur l’aj pour vous offrir une fiabilité à toute épreuve pendant de nombreuses années.
Régulation et contrôle numériques par microprocesseur
Une gamme complète avec de nombreuses options
La série aj couvre une gamme complète d’onduleurs à onde sinusoïdale, allant de 800 VA à 2400 VA pour les applications hors réseau et les tensions de batterie de 12 et 24 V.
Robuste, efficace et facile à utiliser, avec la possibilité d’ajouter un régulateur PWM intégré. Chaque onduleur aj est conçu pour fournir une énergie fiable dans toutes les conditions.
Idéal pour l'électrification rurale et reconnu par les ONG à cette fin
L’onduleur aj est reconnu et utilisé par des ONG et des gouvernements, tels que l’USAID, le ministère de la Santé/de l’Éducation de l’Ouganda, le ministère de l’Électricité et des Énergies renouvelables du Pérou, la Direction générale du développement et de la coopération – EuropeAid de la Commission européenne.
Présent sur le marché depuis plus de 25 ans, il est réputé pour sa fiabilité dans le domaine de l’électrification rurale.
Niveau de standby réglable pour une consommation d'énergie réduite
Dans les installations hors réseau, chaque watt compte. Le mode standby est un système d’économie d’énergie qui désactive l’onduleur par intermittence lorsqu’aucun consommateur n’est détecté. (valeur de détection réglable de 1 à 20 W)
Compatibilité mondiale
Toute la série aj est compatible avec 230 V/50 Hz et 120 V/60 Hz.
Compatibilité des batteries
L’aj est compatible avec toutes les batteries plomb/AGM 12/24/48 V (selon le modèle choisi) et les compositions chimiques équivalentes.
Grâce à un contrôle précis de la charge et à des algorithmes de gestion avancés, vos batteries fonctionnent de manière efficace, fiable et sur le long terme.
Gestion adaptative des batteries
Avec plus de trois décennies d’expertise dans la gestion de l’énergie hors réseau, nous avons perfectionné l’optimisation des batteries afin de garantir des performances durables. L’aj est équipé de notre optimiseur de durée de vie des batteries (BLO), qui adapte intelligemment les cycles de charge afin de préserver la santé des batteries et de prolonger leur durée de vie.
Options et accessoires
version s
chargeur solaire intégré
version 01
sortie CA 120 V et 60 Hz
version 02
sortie CA 120 V et 50 Hz
version 03
sortie CA 220 V et 60 Hz
jt8
commande à distance
Options et accessoires
version s
chargeur solaire intégré
version 01
sortie CA 120 V et 60 Hz
version 02
sortie CA 120 V et 50 Hz
version 03
sortie CA 220 V et 60 Hz
jt8
commande à distance
Données techniques
onduleurs aj 2100-2400
En cas de modification des données techniques, le bloc ci-dessous doit être mis à jour. Il est utilisé pour l'affichage mobile des données techniques.
Onduleur
| Tension nominale de la batterie (plage de tension) | 12 Vdc (10.5 – 16 Vdc) |
| Puissance 30 min. 25°C | 2100 VA |
| Puissance continue 25°C | 2000 VA |
| Puissance 5 min. 25°C | 2450 VA |
| Puissance 5 sec. 25°C | 5000 VA |
| Charge asymétrique max. | 1000 VA |
| Max. rendement (%) | 92% |
| Cos φ max. | 0.1 – 1 jusqu’à 2000 VA |
| Détection de la charge (Stand-by) | Réglable : 1 – 20W |
| Courant de court circuit 2 sec. (sortie) | 26 Aac (52 Aac*) |
| Tension de sortie | Pur sinus 230Vac (120Vac*) ±5% |
| Fréquence | 50Hz (60Hz*) ± 0.05% (contrôlée par quartz) |
| Consommation en mode Stand-by / « ON » à vide | 0.7 W/ 16 W |
| Protection inversion de la polarité par fusible interne | Non protégé |
Données générales
| Poids | 19 kg |
| Dimensions h/l/L [mm] | 273/399/117 mm |
| Conformité | Directive Basse Tension (LVD) 2014/35/EU: EN/IEC 62109-1, 62109-2, 62477-1, Directive de Compatibilité Electromagnétique (CEM) 2014/30/EU: EN/IEC 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Protection des boîtiers IP30 | Plage de température de fonctionnement -20 à 50°C | Humidité relative de fonctionnement 95% (sans condensation) | Ventilation forcée à 45°C ± 5°C | Longueur câble (Batterie / sortie AC) 1.2 m / 1 m | Bruit < 45 dB (avec ventilation) | Correction approx. de Pnom -1.5% / °C de + 25°C | Capacité batterie requise > 5 x Pnom/Unom (valeur recommandée en Ah)
Options
| Régulateur solaire | Tension max. 25 Vdc |
| Courrant max. 30 Adc | |
| Principes : Floating 3 étages (I/U/UO) | |
| Tension d’absorption : 14.4 Vdc | |
| Tension de maintien : 13.6 Vdc | |
| Entrée pour la télécommande jt8 (jt8 non incluse) | ✔ |
Onduleur
| Tension nominale de la batterie (plage de tension) | 24 Vdc (21 – 32 Vdc) |
| Puissance 30 min. 25°C | 2400 VA |
| Puissance continue 25°C | 2000 VA |
| Puissance 5 min. 25°C | 2800 VA |
| Puissance 5 sec. 25°C | 5200 VA |
| Charge asymétrique max. | 1200 VA |
| Max. rendement (%) | 94% |
| Cos φ max. | 0.1 – 1 jusqu’à 2000 VA |
| Détection de la charge (Stand-by) | Réglable : 1 – 20W |
| Courant de court circuit 2 sec. (sortie). | 30 Aac (60 Aac*) |
| Tension de sortie | Pur sinus 230Vac (120Vac*) ±5% |
| Fréquence | 50Hz (60Hz*) ± 0.05% (contrôlée par quartz) |
| Consommation en mode Stand-by / « ON » à vide | 1.2 W/ 16 W |
| Protection inversion de la polarité par fusible interne | 150 A |
Données générales
| Poids | 18 kg |
| Dimensions h/l/L [mm] | 273/399/117 mm |
| Conformité | Directive Basse Tension (LVD) 2014/35/EU: EN/IEC 62109-1, 62109-2, 62477-1, Directive de Compatibilité Electromagnétique (CEM) 2014/30/EU: EN/IEC 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Protection des boîtiers IP30 | Plage de température de fonctionnement -20 à 50°C | Humidité relative de fonctionnement 95% (sans condensation) | Ventilation forcée à 45°C ± 5°C | Longueur câble (Batterie / sortie AC) 1.2 m / 1 m | Bruit < 45 dB (avec ventilation) | Correction approx. de Pnom -1.5% / °C de + 25°C | Capacité batterie requise > 5 x Pnom/Unom (valeur recommandée en Ah)
Options
| Régulateur solaire | Tension max. 45 Vdc |
| Courrant max. 30 Adc | |
| Principes : Floating 3 étages (I/U/UO) | |
| Tension d’absorption : 28.8 Vdc | |
| Tension de maintien : 27.2 Vdc | |
| Entrée pour la télécommande jt8 (jt8 non incluse) | ✔ |
En cas de modification des données techniques, le bloc ci-dessous doit être mis à jour. Il est utilisé pour l'affichage des données techniques sur PC et tablettes.
Onduleur
| Tension nominale de la batterie (plage de tension) | 12 Vdc (10.5 – 16 Vdc) |
| Puissance 30 min. 25°C | 2100 VA |
| Puissance continue 25°C | 2000 VA |
| Puissance 5 min. 25°C | 2450 VA |
| Puissance 5 sec. 25°C | 5000 VA |
| Charge asymétrique max. | 1000 VA |
| Max. rendement (%) | 92% |
| Cos φ max. | 0.1 – 1 jusqu’à 2000 VA |
| Détection de la charge (Stand-by) | Réglable : 1 – 20W |
| Courant de court circuit 2 sec. (sortie) | 26 Aac (52 Aac*) |
| Tension de sortie | Pur sinus 230Vac (120Vac*) ±5% |
| Fréquence | 50Hz (60Hz*) ± 0.05% (contrôlée par quartz) |
| Consommation en mode Stand-by / « ON » à vide | 0.7 W/ 16 W |
| Protection inversion de la polarité par fusible interne | Non protégé |
Données générales
| Poids | 19 kg |
| Dimensions h/l/L [mm] | 273/399/117 mm |
| Conformité | Directive Basse Tension (LVD) 2014/35/EU: EN/IEC 62109-1, 62109-2, 62477-1, Directive de Compatibilité Electromagnétique (CEM) 2014/30/EU: EN/IEC 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Protection des boîtiers IP30 | Plage de température de fonctionnement -20 à 50°C | Humidité relative de fonctionnement 95% (sans condensation) | Ventilation forcée à 45°C ± 5°C | Longueur câble (Batterie / sortie AC) 1.2 m / 1 m | Bruit < 45 dB (avec ventilation) | Correction approx. de Pnom -1.5% / °C de + 25°C | Capacité batterie requise > 5 x Pnom/Unom (valeur recommandée en Ah)
Options
| Régulateur solaire | Tension max. 25 Vdc |
| Courrant max. 30 Adc | |
| Principes : Floating 3 étages (I/U/UO) | |
| Tension d’absorption : 14.4 Vdc | |
| Tension de maintien : 13.6 Vdc | |
| Entrée pour la télécommande jt8 (jt8 non incluse) | ✔ |
Onduleur
| Tension nominale de la batterie (plage de tension) | 24 Vdc (21 – 32 Vdc) |
| Puissance 30 min. 25°C | 2400 VA |
| Puissance continue 25°C | 2000 VA |
| Puissance 5 min. 25°C | 2800 VA |
| Puissance 5 sec. 25°C | 5200 VA |
| Charge asymétrique max. | 1200 VA |
| Max. rendement (%) | 94% |
| Cos φ max. | 0.1 – 1 jusqu’à 2000 VA |
| Détection de la charge (Stand-by) | Réglable : 1 – 20W |
| Courant de court circuit 2 sec. (sortie). | 30 Aac (60 Aac*) |
| Tension de sortie | Pur sinus 230Vac (120Vac*) ±5% |
| Fréquence | 50Hz (60Hz*) ± 0.05% (contrôlée par quartz) |
| Consommation en mode Stand-by / « ON » à vide | 1.2 W/ 16 W |
| Protection inversion de la polarité par fusible interne | 150 A |
Données générales
| Poids | 18 kg |
| Dimensions h/l/L [mm] | 273/399/117 mm |
| Conformité | Directive Basse Tension (LVD) 2014/35/EU: EN/IEC 62109-1, 62109-2, 62477-1, Directive de Compatibilité Electromagnétique (CEM) 2014/30/EU: EN/IEC 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Protection des boîtiers IP30 | Plage de température de fonctionnement -20 à 50°C | Humidité relative de fonctionnement 95% (sans condensation) | Ventilation forcée à 45°C ± 5°C | Longueur câble (Batterie / sortie AC) 1.2 m / 1 m | Bruit < 45 dB (avec ventilation) | Correction approx. de Pnom -1.5% / °C de + 25°C | Capacité batterie requise > 5 x Pnom/Unom (valeur recommandée en Ah)
Options
| Régulateur solaire | Tension max. 45 Vdc |
| Courrant max. 30 Adc | |
| Principes : Floating 3 étages (I/U/UO) | |
| Tension d’absorption : 28.8 Vdc | |
| Tension de maintien : 27.2 Vdc | |
| Entrée pour la télécommande jt8 (jt8 non incluse) | ✔ |
