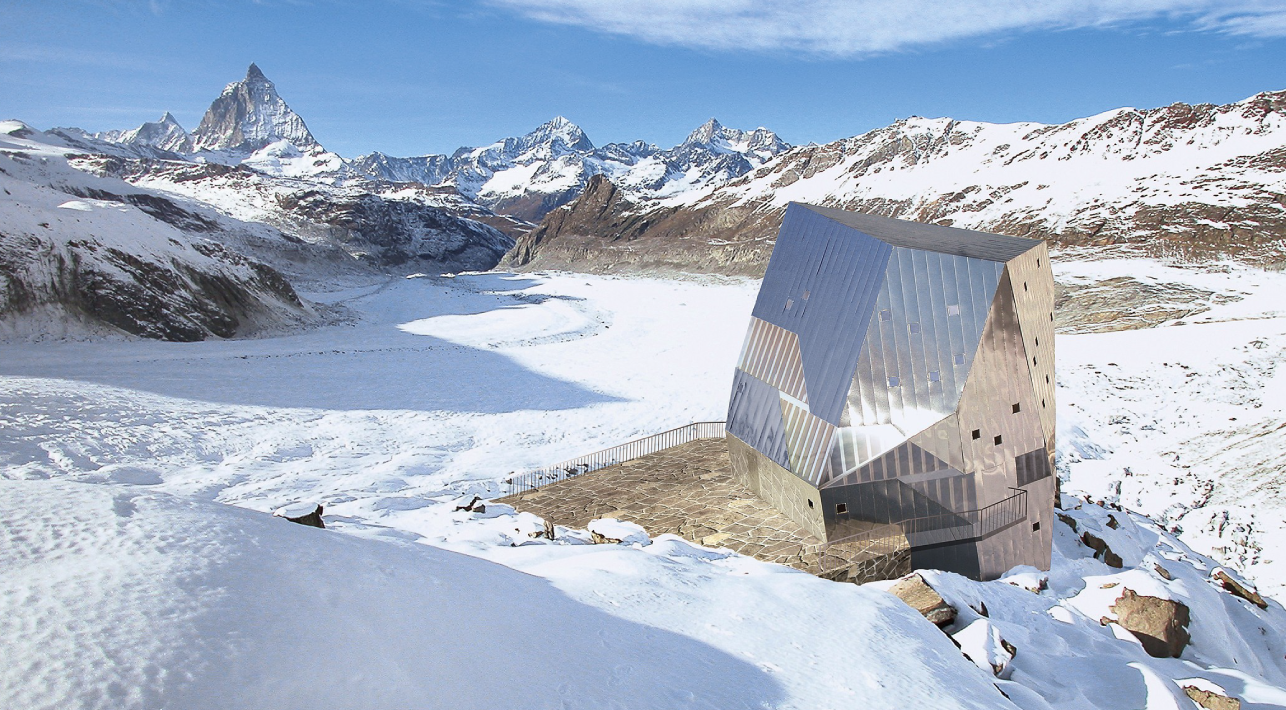

La cabane du Mont Rose, également connue sous le nom de cabane Bétemps, est une cabane de montagne appartenant au Club alpin suisse et située à 2 882 m d’altitude dans le canton du Valais. Elle se trouve au pied de la montagne dont elle tire son nom. Elle surplombe le glacier du Gorner et offre une vue magnifique sur le majestueux Cervin. Ce bâtiment hors réseau est alimenté en énergie solaire grâce à nos onduleurs-chargeurs xtender de fabrication suisse et à nos chargeurs solaires variostring.

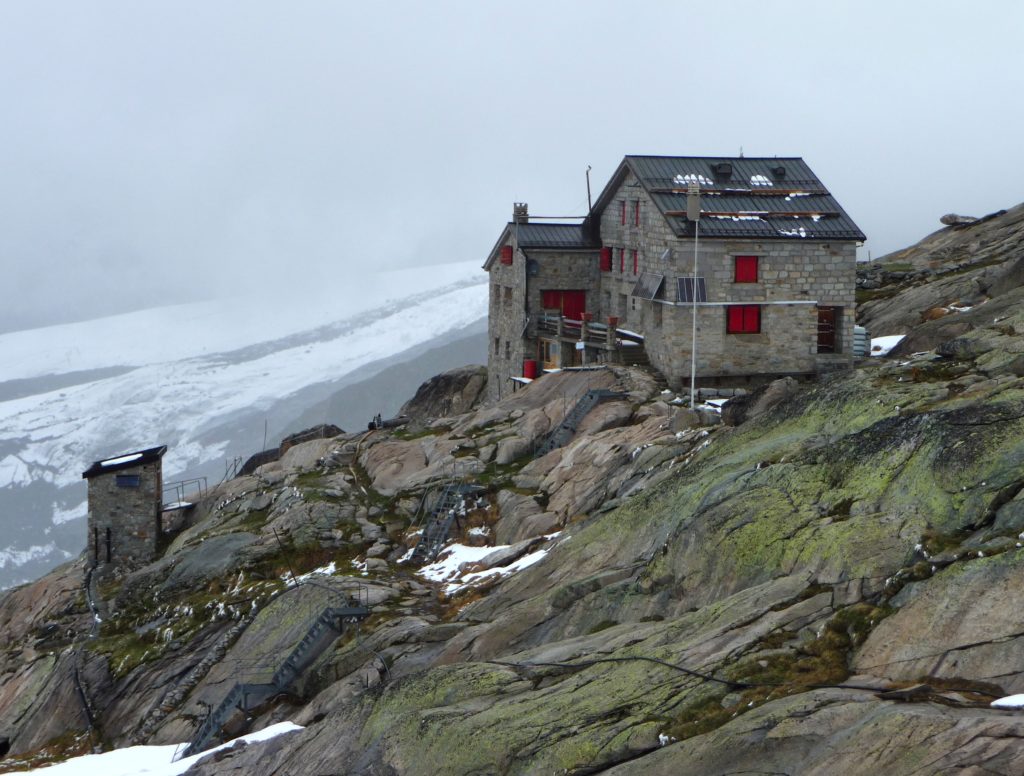

La vieille cabane
Avant d’aborder le système énergétique, parlons un peu de l’histoire de cette cabane.
La première cabane a été construite en 1895 en bois, avec l’aide de l’ingénieur François Bétemps, qui lui a donné son nom d’origine. En 1918, elle a été agrandie, passant de 20 à 45 lits. En 1929, la cabane a été donnée à la section Monte Rosa, et a alors pris son nom actuel.
En 1940, un nouveau bâtiment d’une capacité de 86 lits a été construit, puis agrandi à deux reprises pour pouvoir accueillir jusqu’à 160 personnes.
La nouvelle cabane autosuffisante en énergie
Après tous ces agrandissements, un tout nouveau concept pour la cabane du Mont Rose a été construit en 2009, avec une capacité de 120 places. Il est le résultat d’un projet commun entre la section du Mont Rose, le Club alpin suisse et l’ETH Zurich, qui a développé le logiciel permettant de contrôler à distance l’ensemble du système, y compris nos onduleurs-chargeurs et nos chargeurs solaires.
Le logiciel de commande à distance de l’installation a été développé à l’aide de notre protocole Openstuder. Il permet à tout client disposant d’un système Studer d’intégrer nos appareils dans son propre système avancé de surveillance et de commande. Nos onduleurs et chargeurs communiquent avec le système de commande via la passerelle Modbus de l’accessoire xcom 485i, ce qui permet un contrôle complet de l’installation grâce au logiciel développé pour la cabane.
Vous trouverez la documentation sur nos protocoles publics ici ou dans notre centre de téléchargement, dans la section openstuder.
Le système énergétique

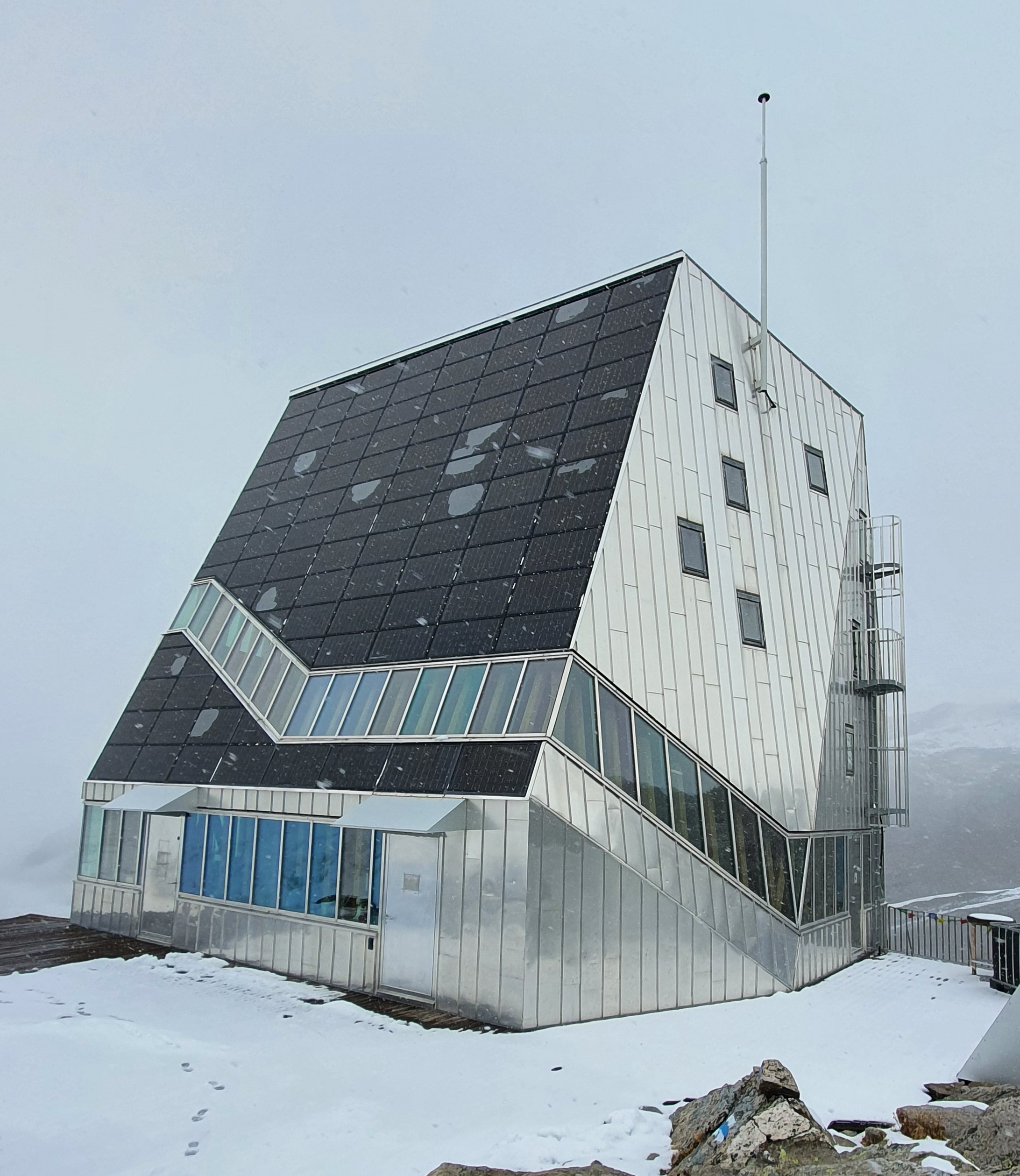

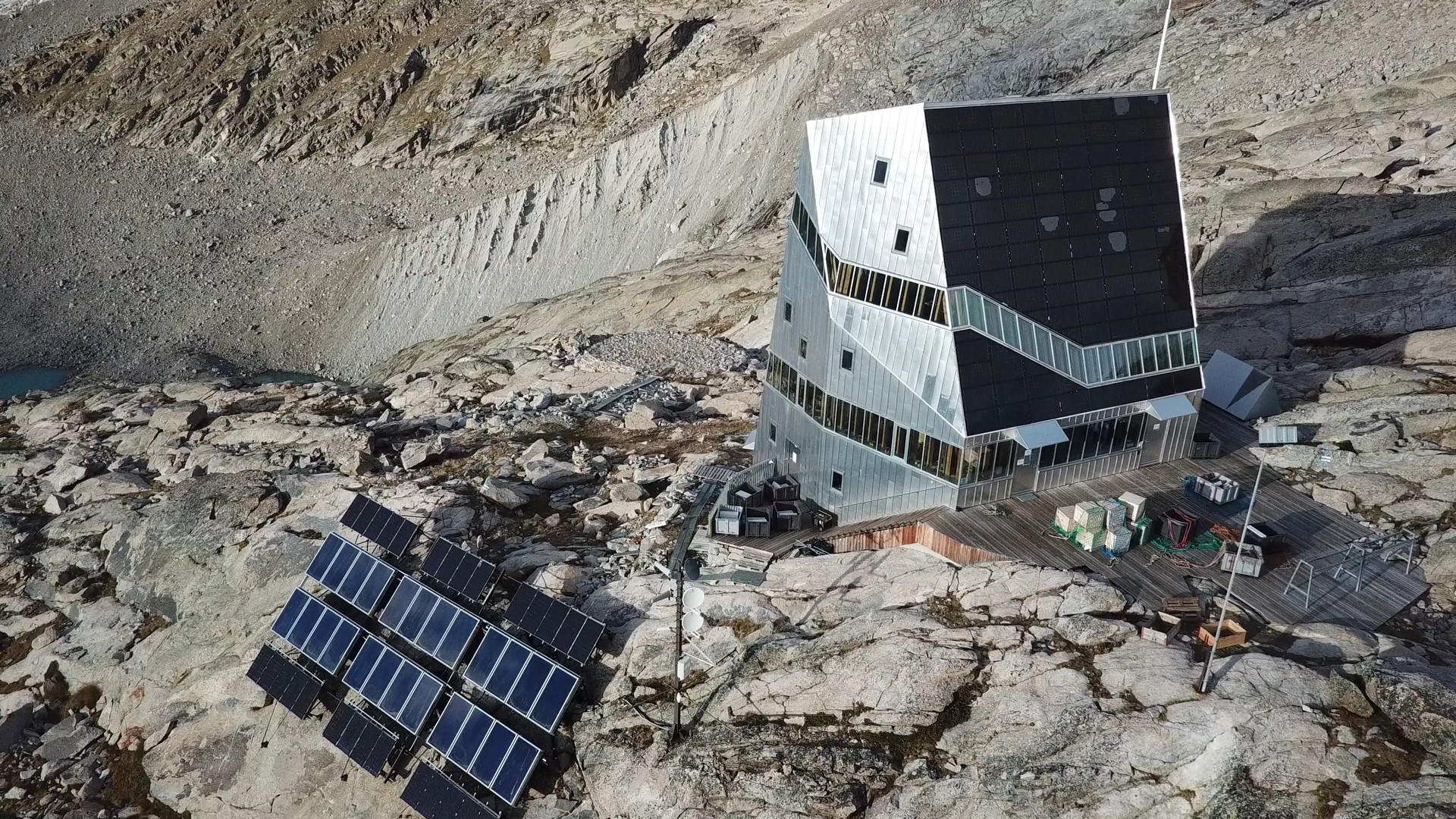

Le nouveau bâtiment est recouvert de panneaux en aluminium. Un système photovoltaïque combiné à des panneaux solaires thermiques est intégré à la façade sud de la cabane, garantissant un haut degré d’autonomie énergétique et une alimentation électrique fiable pour les alpinistes qui y passent la nuit. La neige fondue est acheminée vers une grotte rocheuse pour être utilisée comme eau potable et les eaux usées filtrées sont réutilisées pour la chasse d’eau des toilettes.
Un champ solaire composé de 128 panneaux est connecté à quatre de nos régulateurs de charge variostring vs 70. Notre variostring, champion du monde en matière d’efficacité dans les convertisseurs isolés avec >98 % et une efficacité de suivi MPPT élevée >99,8 %, assure la charge des batteries au lithium. Leur faible consommation d’énergie en veille est un avantage pour les installations hors réseau, parfait pour prolonger la durée de vie des batteries et éviter une consommation d’énergie excessive pendant les périodes de faible charge, comme la nuit.
Trois de nos onduleurs-chargeurs xtender xth 8000-48 fournissent une alimentation monophasée (total de 24 kVA) à la cabane et un générateur de cogénération (CHP) peut combler le déficit énergétique en cas de besoin et produire également de l’eau chaude.
De 8,6 tonnes de batteries au plomb à 2,7 tonnes de batteries au lithium
En 2022, l’analyse des flux énergétiques réalisée via notre portail de surveillance web a révélé que les batteries au plomb utilisées depuis l’ouverture (2010) de la cabane arriveraient bientôt en fin de vie. Siemens a donc été chargé de concevoir la solution complète et de remplacer les 48 batteries au plomb-acide de la salle technique par 14 batteries au lithium fer phosphate (LFP) d’une capacité totale de 215 kWh.
Comme l’accès à la cabane ne peut se faire par la route, la compagnie aérienne régionale Air Zermatt a été chargée de transporter les 8,6 tonnes de vieilles batteries et d’acheminer par hélicoptère les 2,7 tonnes de batteries au lithium jusqu’au refuge.
Afin de faciliter l’installation des nouvelles batteries, nous avons envoyé l’un de nos techniciens sur place. L’installation était pleinement opérationnelle en seulement deux semaines.
Grâce à cette nouvelle solution, l’autonomie de la cabane peut être augmentée, réduisant même l’utilisation du générateur tout en garantissant un approvisionnement énergétique sûr, efficace et durable, simplement en remplaçant les batteries. C’est ce qui fait toute la différence : l’adaptation de la technologie Studer au fil du temps, même dans les conditions les plus extrêmes.
Date :
7 janvier 2025
Composants :
- 128x panneaux solaire
- 24x panneaux thermique
- 14x batteries LFP 215kWh
- 3x onduleurs-chargeurs xtender xth 8000-48
- 4 contrôleurs de charge variostring vs70
- 1x onduleur aj 400-48
- 1x générateur CHP
- 1x système de télécommande rcc 02
- 1x xcom LAN
- 1x xcom CAN
- 1x xcom 485i
Le client :
