Produits de la série d'onduleurs-chargeurs xtender
xth, le plus puissant xtender pour une énergie fiable partout
onduleur-chargeur monophasé haut de gamme fabriqué en Suisse
- Cette image représente une installation photovoltaïque et éolienne destinée à approvisionner un site de télécommunications Vodafone en Espagne, alimenté par un xth.
xth, pour les systèmes hybrides plus puissants
L’onduleur-chargeur multifonction xth assure une gestion optimale de l’énergie pour les systèmes offgrid, de secours et hybrides.
Cet onduleur-chargeur monophasé (3000–8000 VA) allie hautes performances et fiabilité, avec un transformateur robuste garantissant une faible consommation et une charge intelligente des batteries.
Il offre une flexibilité de gestion de l’énergie grâce au Smart-Boost, une alimentation de secours en cas de coupure du réseau et une excellente intégration avec les groupes électrogènes, même ceux présentant une tension de mauvaise qualité. Extensible jusqu’à 9 unités parallèle ou triphasée (72 kVA).
Associé à nos chargeurs solaires vario, il forme un système solaire complet.
xth, pour les systèmes hybrides plus puissants
L’onduleur-chargeur multifonction xth assure une gestion optimale de l’énergie pour les systèmes offgrid, de secours et hybrides.
Cet onduleur-chargeur monophasé (3000–8000 VA) allie hautes performances et fiabilité, avec un transformateur robuste garantissant une faible consommation et une charge intelligente des batteries.
Il offre une flexibilité de gestion de l’énergie grâce au Smart-Boost, une alimentation de secours en cas de coupure du réseau et une excellente intégration avec les groupes électrogènes, même ceux présentant une tension de mauvaise qualité. Extensible jusqu’à 9 unités parallèle ou triphasée (72 kVA).
Associé à nos chargeurs solaires vario, il forme un système solaire complet.
100 % hors réseau
Sa faible consommation en veille (< 2.4 W) est idéale pour un système hors réseau.
Grande capacité de surcharge de 3 fois la puissance nominale.
Possibilité de connecter jusqu’à 9 unités (72 kVA avec le modèle xth 8000-48) pour les configurations monophasées et triphasées.
Flexibilité
Diverses configurations évolutives pour l’électrification rurale à l’aide d’énergie solaire CA ou CC, allant de systèmes simples à des mini-réseaux distribués.
Compatible avec presque toutes les technologies de batterie et diverses options de gestion de l’énergie.
Entièrement programmable avec un accès à plus de 300 réglages.
Garantie de 10 ans
Durabilité
Fiabilité éprouvée, les xth sont commercialisés depuis 2007 et des milliers d’unités sont déjà en service.
Composants de haute qualité, appareil électronique réparable fabriqué en Suisse.
100 % hors réseau
Sa faible consommation en veille (< 2.4 W) est idéale pour un système hors réseau.
Grande capacité de surcharge de 3 fois la puissance nominale.
Possibilité de connecter jusqu’à 9 unités (72 kVA avec le modèle xth 8000-48) pour les configurations monophasées et triphasées.
Flexibilité
Diverses configurations évolutives pour l’électrification rurale à l’aide d’énergie solaire CA ou CC, allant de systèmes simples à des mini-réseaux distribués.
Compatible avec presque toutes les technologies de batterie et diverses options de gestion de l’énergie.
Entièrement programmable avec un accès à plus de 300 réglages.
Garantie de 10 ans
Durabilité
Fiabilité éprouvée, les xth sont commercialisés depuis 2007 et des milliers d’unités sont déjà en service.
Composants de haute qualité, appareil électronique réparable fabriqué en Suisse.
Conçu pour une large gamme d'utilisations
Flexibilité d’utilisation pour vos applications
application hors réseau et de secours
autarcie solaire (autosuffisance) avec chargeur solaire externe ou onduleur de réseau
application de miniréseaux
alimentation électrique à bord et compensation de l’alimentation à quai
application mobile
application télécom
énergie hydroélectrique AC/DC
énergie éolienne AC/DC
et plus encore…
Ce que les clients pensent de l'xth
« Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. »
« Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. »
« Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. »
Lorem ipsum dolor
« Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. »
Lorem ipsum dolor

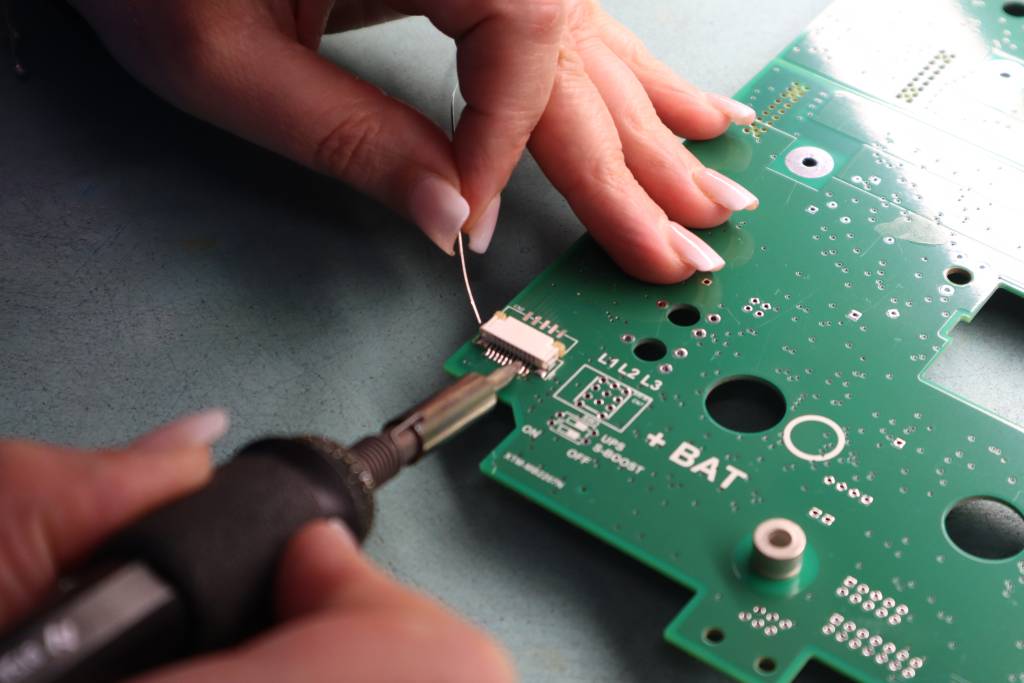

Swiss made
Fièrement conçu, assemblé et testé en Suisse, garantissant les normes les plus élevées de qualité et de fiabilité qui font la renommée de Studer Innotec.
Chaque unité est soumise à des contrôles rigoureux afin de garantir ses performances, sa durabilité à long terme et son fonctionnement sans faille dans les environnements les plus exigeants.
Grâce à l’excellence suisse, vous pouvez compter sur l’xth pour vous offrir une fiabilité à toute épreuve pendant de nombreuses années.
Swiss made
Swiss made
Fièrement conçu, assemblé et testé en Suisse, garantissant les normes les plus élevées de qualité et de fiabilité qui font la renommée de Studer Innotec.
Chaque unité est soumise à des contrôles rigoureux afin de garantir ses performances, sa durabilité à long terme et son fonctionnement sans faille dans les environnements les plus exigeants.
Grâce à l’excellence suisse, vous pouvez compter sur l’xth pour vous offrir une fiabilité à toute épreuve pendant de nombreuses années.
Une énergie solaire flexible, découvrez le couplage CA/CC
Le couplage CA/CC vous offre une flexibilité maximale pour intégrer l’énergie solaire à votre système.
Grâce au couplage CC, nos régulateurs de charge solaire variotrack ou variostring transfèrent directement l’énergie vers les batteries pour une plus grande efficacité de stockage.
Avec le couplage CA, des onduleurs photovoltaïques supplémentaires peuvent alimenter directement les charges. L’xtender utilise l’excédent de production pour la recharge et compense la consommation avec la batterie lorsque l’énergie solaire est faible.
Ensemble, ces deux approches garantissent une utilisation optimale de votre production solaire, avec un stockage intelligent et un approvisionnement fiable à tout moment.
Une large gamme de compatibilité avec les batteries
L’xtender est compatible avec toutes les chimies de batterie 12V, 24V, 48V (selon le modèle choisi) (lithium, plomb, Na+…), communicantes ou non. La configuration très flexible du profil de la batterie vous aide à vous adapter à chaque technologie. L’accessoire xcom CAN assure la communication avec le système de gestion des batteries au lithium (BMS).
Gestion adaptative des batteries
Avec plus de trois décennies d’expertise dans la gestion de l’énergie hors réseau, nous avons perfectionné l’optimisation des batteries afin de garantir des performances durables. L’xtender est équipé de notre optimiseur de durée de vie des batteries (BLO), qui adapte intelligemment les cycles de charge afin de préserver la santé des batteries et de prolonger leur durée de vie.
Grâce à un contrôle précis de la charge et à des algorithmes de gestion avancés, vos batteries fonctionnent de manière efficace, fiable et sur le long terme.
Stand-by automatique et efficace pour une consommation réduite
Pour économiser de l’énergie, l’onduleur s’arrête et passe en mode de recherche de charge lorsque celle-ci est inférieure à la sensibilité que vous avez définie. Il reprend automatiquement son fonctionnement lorsqu’un consommateur en a besoin.
L’avantage de cette fonctionnalité est la prolongation de la durée de vie de la batterie en réduisant la consommation inutile pendant les périodes sans charge, ce qui est parfait pour les systèmes hors réseau où chaque watt d’énergie économisé compte.
Choisissez votre stratégie concernant l'utilisation de votre énergie
Personnalisez votre installation en fonction de vos priorités avec un accès à plus de 300 paramètres.
- Programmez le comportement lié à la source CA :
- Priorité solaire : consommez et stockez votre énergie, sans jamais l’envoyer vers le réseau. L’énergie reste 100 % locale.
- Mode hors réseau ou réseau faible : la batterie se recharge dès qu’une source (générateur ou réseau) est disponible, afin de garantir l’autonomie en toutes circonstances.
- Et bien plus…
- Effectuez de la gestion de charge avec deux contacts auxiliaires.
- Adapter le comportement de I’appareil à l’aide d’une commande à distance.
Flexibilité multi-unités pour des systèmes plus puissants jusqu'à 72 kVA avec l'xth 8000-48
Combinaison parallèle et triphasée, jusqu’à 9 unités sur le même bus de communication.

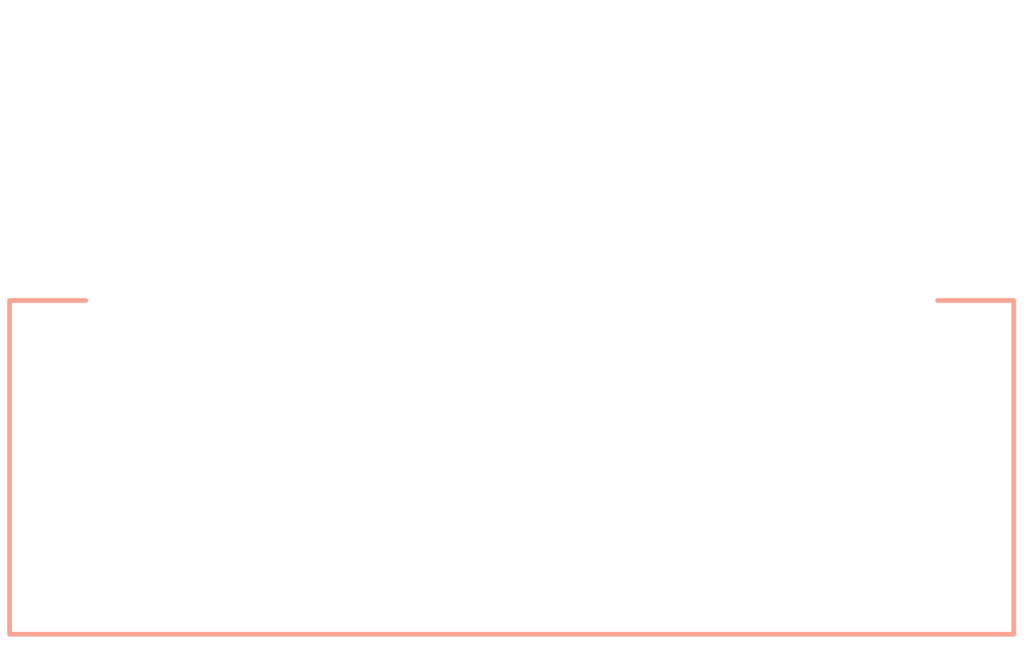

Puissance de pointe imparable, écrêtement des pics et filtrage actif de la charge
Conçu pour alimenter tous vos équipements, y compris les pompes, les compresseurs et autres appareils à haute puissance de pointe, avec 21 kVA pendant 5 secondes (xth 8000-48).
Grâce au lissage des pics de consommation, vous pouvez réduire la quantité d’électricité prélevée sur le générateur (ou le réseau) pendant les périodes de forte demande en utilisant vos batteries pour fournir l’énergie supplémentaire. Cela évite de surdimensionner le groupe électrogène.
Fonction de mini-réseau distribué pour des systèmes plus grands
Le mini-réseau est un petit réseau électrique autonome qui permet de produire, stocker et partager de l’électricité à l’échelle locale. Un système énergétique centralisé crée le réseau, et un système de distribution alimente les consommateurs.
Nous avons développé une série de fonctionnalités pour constituer un système centralisé ou des systèmes interactifs distribués couplés par AC.
rcc 02, le contrôle total de votre installation, à portée de main
La télécommande rcc 02 est le compagnon idéal de la série xtender. Cet écran mural compact vous permet de surveiller et de configurer facilement votre onduleur-chargeur.
- Surveillez les valeurs en temps réel telles que la tension de la batterie, les flux d’énergie, etc.
- Enregistrement des données intégré pour le dépannage et l’analyse des performances à long terme.
Configurez environ 300 paramètres de l’xtender (profils de charge, seuils de transfert, Smart-Boost, niveaux de veille, etc.).
- Stockez et récupérez des fichiers de configuration complets pour faciliter la duplication sur plusieurs appareils ou systèmes.
Accédez aux paramètres des contacts auxiliaires et programmez-les pour automatiser certaines fonctions (démarrage du générateur, délestage).
Monitoring convivial via l'application et le portail web
Conçue pour monitorer les données de votre système, l’application Studer monitoring est idéale pour obtenir les informations de votre système en un clin d’œil.
Nous proposons nos outils de monitoring entièrement gratuitement, que ce soit l’application Studer monitoring pour les utilisateurs finaux ou le portail web Studer pour les installateurs, car nous pensons qu’un monitoring fiable, professionnel et complet devrait être la norme, et non une option. Toutes les données sont stockées sur des serveurs européens.
Libérer le potentiel de l’intégration domotique
I/O : la mini-domotique sans matériel supplémentaire. Les contacts sans potentiel de l’xtender vous permettent de démarrer certains appareils selon les conditions spécifiées dans la configuration de l’onduleur, sans avoir besoin d’un système domotique externe.
Pour les systèmes plus complexes, vous pouvez utiliser notre API Modbus ouverte « open studer » afin d’intégrer complètement les appareils xtender dans des architectures système complexes et personnalisées.

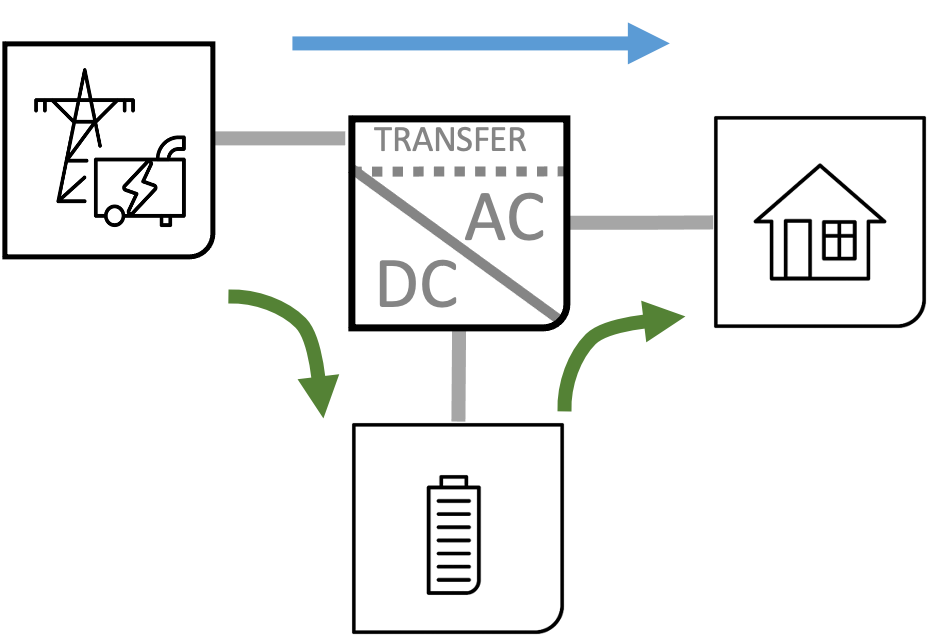

Temps de transfert ultra-court (de 0 à 15 ms max.)
Avec un temps de transfert ultra- court (≤ 15 ms), l’xtender garantit une alimentation électrique ininterrompue sans aucune interruption visible.
Intégration transparente du groupe électrogène
Il est possible de connecter des groupes électrogènes à notre xtender afin d’alimenter votre installation en électricité lorsque la batterie est faible ou que l’ensoleillement est insuffisant. L’onduleur est également capable de démarrer automatiquement le groupe électrogène.
Options et accessoires
Accessoires avancés pour batteries
bts 01
capteur de température
bsp
processeur de batterie avancé (plomb-acide)
xcom CAN
communication avec le BMS lithium
Ecran, datalogger, suivi et communication
rcc 02/03
configuration, écran, datalogger
xcom LAN/GSM
suivi à distance (portail & app)
xcom 4G
suivi à distance (portail & app)
xcom 232i/CAN/485i
passerelles de communication (openstuder)
Autres accessoires
vario
régulateur de charge solaire
ecf 01
ventilateur pour xts
xconnect
cadre de montage triphasé pour xth
arm 02
module de contacts auxiliaires externes
rcm 10
module de suivi à distance
Options et accessoires
Accessoires avancés pour batteries
bts 01
capteur de température
bsp
processeur de batterie avancé (plomb-acide)
xcom CAN
communication avec le BMS lithium
Ecran, datalogger, suivi et communication
rcc 02/03
configuration, écran, datalogger
xcom LAN/GSM
suivi à distance (portail & app)
xcom 4G
suivi à distance (portail & app)
xcom 232i/CAN/485i
passerelles de communication (openstuder)
Autres accessoires
vario
régulateur de charge solaire
ecf 01
ventilateur pour xts
xconnect
cadre de montage triphasé pour xth
arm 02
module de contacts auxiliaires externes
rcm 10
module de suivi à distance
Données techniques
xtender xth onduleur-chargeur
En cas de modification des données techniques, le bloc ci-dessous doit être mis à jour. Il est utilisé pour l'affichage mobile des données techniques.
Onduleur
| Tension nominale de la batterie (plage de tension) | 12 Vdc (9.5 – 17 Vdc) |
| Puissance 30 min. 25°C | 3000 VA |
| Puissance continue 25°C | 2500 VA |
| Puissance 5 sec. 25°C | 7.5 kVA |
| Tension et fréquence de sortie(2) | onde sinusoïdale pure 230 Vac (± 2%) / 120 Vac(3) et 45-65 Hz(3) ± 0.05% (contrôlée par quartz) |
| Autoconsommation OFF / Standby / ON | 1.2/1.4/14 W |
Chargeur de batterie
| Courant de charge maximum(2) | 160 A |
Transfert
| Plage de tension et fréquence d’entrée (2) | 150 à 265 Vac / 50 à 140 Vac(3) et 45 à 65 Hz |
| Courant max. d’entrée (relais de transfert) / Courant max. de sortie | 50 Aac / 56 Aac |
| Temps de transfert | < 15 ms |
Données générales
| Poids | 34 kg |
| Dimensions h/l/L [mm] | 230 / 300 / 500 mm |
| Conformité | low voltage directive (LVD) 2014/35/EU: EN/IEC 62477-1, 62109-1, 62109-2, 62040-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-2, 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Contacts multifonctionnels module arm 02 à 2 contacts en option, module rcm 10 à 1 entrée de commande en option | Indice de protection IP20 | Plage de température de travail -20 to 55°C | Humidité relative de fonctionnement 95 % sans condensation | Ventilation forcée dès 55°C | Niveau acoustique < 40 dB / < 45 dB (sans/avec ventilation)
Onduleur
| Tension nominale de la batterie (plage de tension) | 24 Vdc (19 – 34 Vdc) |
| Puissance 30 min. 25°C | 5000 VA |
| Puissance continue 25°C | 4500 VA |
| Puissance 5 sec. 25°C | 12 kVA |
| Tension et fréquence de sortie(2) | onde sinusoïdale pure 230 Vac (± 2%) / 120 Vac(3) et 45-65 Hz(3) ± 0.05% (contrôlée par quartz) |
| Autoconsommation OFF / Standby / ON | 1.4/1.8/18 W |
Chargeur de batterie
| Courant de charge maximum(2) | 140 A |
Transfert
| Plage de tension et fréquence d’entrée (2) | 150 à 265 Vac / 50 à 140 Vac(3) et 45 à 65 Hz |
| Courant max. d’entrée (relais de transfert) / Courant max. de sortie | 50 Aac / 56 Aac |
| Temps de transfert | < 15 ms |
Données générales
| Poids | 40 kg |
| Dimensions h/l/L [mm] | 230 / 300 / 500 mm |
| Conformité | low voltage directive (LVD) 2014/35/EU: EN/IEC 62477-1, 62109-1, 62109-2, 62040-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-2, 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Contacts multifonctionnels module arm 02 à 2 contacts en option, module rcm 10 à 1 entrée de commande en option | Indice de protection IP20 | Plage de température de travail -20 to 55°C | Humidité relative de fonctionnement 95 % sans condensation | Ventilation forcée dès 55°C | Niveau acoustique < 40 dB / < 45 dB (sans/avec ventilation)
Onduleur
| Tension nominale de la batterie (plage de tension) | 48 Vdc (38 – 60 Vdc) |
| Puissance 30 min. 25°C | 6000 VA |
| Puissance continue 25°C | 5000 VA |
| Puissance 5 sec. 25°C | 15 kVA |
| Tension et fréquence de sortie(2) | onde sinusoïdale pure 230 Vac (± 2%) / 120 Vac(3) et 45-65 Hz(3) ± 0.05% (contrôlée par quartz) |
| Autoconsommation OFF / Standby / ON | 1.8/2.2/22 W |
Chargeur de batterie
| Courant de charge maximum(2) | 100 A |
Transfert
| Plage de tension et fréquence d’entrée (2) | 150 à 265 Vac / 50 à 140 Vac(3) et 45 à 65 Hz |
| Courant max. d’entrée (relais de transfert) / Courant max. de sortie | 50 Aac / 56 Aac |
| Temps de transfert | < 15 ms |
Données générales
| Poids | 42 kg |
| Dimensions h/l/L [mm] | 230 / 300 / 500 mm |
| Conformité | low voltage directive (LVD) 2014/35/EU: EN/IEC 62477-1, 62109-1, 62109-2, 62040-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-2, 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Contacts multifonctionnels module arm 02 à 2 contacts en option, module rcm 10 à 1 entrée de commande en option | Indice de protection IP20 | Plage de température de travail -20 to 55°C | Humidité relative de fonctionnement 95 % sans condensation | Ventilation forcée dès 55°C | Niveau acoustique < 40 dB / < 45 dB (sans/avec ventilation)
Onduleur
| Tension nominale de la batterie (plage de tension) | 48 Vdc (38 – 60 Vdc) |
| Puissance 30 min. 25°C | 8000 VA |
| Puissance continue 25°C | 7000 VA |
| Puissance 5 sec. @25°C | 21 kVA |
| Tension et fréquence de sortie(2) | onde sinusoïdale pure 230 Vac (± 2%) / 120 Vac(3) et 45-65 Hz(3) ± 0.05% (contrôlée par quartz) |
| Autoconsommation OFF / Standby / ON | 1.8/2.4/30 W |
Chargeur de batterie
| Courant de charge maximum(2) | 120 A |
Transfert
| Plage de tension et fréquence d’entrée (2) | 150 à 265 Vac / 50 à 140 Vac(3) et 45 à 65 Hz |
| Courant max. d’entrée (relais de transfert) / Courant max. de sortie | 50 Aac / 80 Aac |
| Temps de transfert | < 15 ms |
Données générales
| Poids | 46 kg |
| Dimensions h/l/L [mm] | 230 / 300 / 500 mm |
| Conformité | low voltage directive (LVD) 2014/35/EU: EN/IEC 62477-1, 62109-1, 62109-2, 62040-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-2, 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Contacts multifonctionnels module arm 02 à 2 contacts en option, module rcm 10 à 1 entrée de commande en option | Indice de protection IP20 | Plage de température de travail -20 to 55°C | Humidité relative de fonctionnement 95 % sans condensation | Ventilation forcée dès 55°C | Niveau acoustique < 40 dB / < 45 dB (sans/avec ventilation)
En cas de modification des données techniques, le bloc ci-dessous doit être mis à jour. Il est utilisé pour l'affichage des données techniques sur PC et tablettes.
Onduleur
| Tension nominale de la batterie (plage de tension) | 12 Vdc (9.5 – 17 Vdc) |
| Puissance 30 min. 25°C | 3000 VA |
| Puissance continue 25°C | 2500 VA |
| Puissance 5 sec. 25°C | 7.5 kVA |
| Tension et fréquence de sortie(2) | onde sinusoïdale pure 230 Vac (± 2%) / 120 Vac(3) et 45-65 Hz(3) ± 0.05% (contrôlée par quartz) |
| Autoconsommation OFF / Standby / ON | 1.2/1.4/14 W |
Chargeur de batterie
| Courant de charge maximum(2) | 160 A |
Transfert
| Plage de tension et fréquence d’entrée (2) | 150 à 265 Vac / 50 à 140 Vac(3) et 45 à 65 Hz |
| Courant max. d’entrée (relais de transfert) / Courant max. de sortie | 50 Aac / 56 Aac |
| Temps de transfert | < 15 ms |
Données générales
| Poids | 34 kg |
| Dimensions h/l/L [mm] | 230 / 300 / 500 mm |
| Conformité | low voltage directive (LVD) 2014/35/EU: EN/IEC 62477-1, 62109-1, 62109-2, 62040-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-2, 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Contacts multifonctionnels module arm 02 à 2 contacts en option, module rcm 10 à 1 entrée de commande en option | Indice de protection IP20 | Plage de température de travail -20 to 55°C | Humidité relative de fonctionnement 95 % sans condensation | Ventilation forcée dès 55°C | Niveau acoustique < 40 dB / < 45 dB (sans/avec ventilation)
Onduleur
| Tension nominale de la batterie (plage de tension) | 24 Vdc (19 – 34 Vdc) |
| Puissance 30 min. 25°C | 5000 VA |
| Puissance continue 25°C | 4500 VA |
| Puissance 5 sec. 25°C | 12 kVA |
| Tension et fréquence de sortie(2) | onde sinusoïdale pure 230 Vac (± 2%) / 120 Vac(3) et 45-65 Hz(3) ± 0.05% (contrôlée par quartz) |
| Autoconsommation OFF / Standby / ON | 1.4/1.8/18 W |
Chargeur de batterie
| Courant de charge maximum(2) | 140 A |
Transfert
| Plage de tension et fréquence d’entrée (2) | 150 à 265 Vac / 50 à 140 Vac(3) et 45 à 65 Hz |
| Courant max. d’entrée (relais de transfert) / Courant max. de sortie | 50 Aac / 56 Aac |
| Temps de transfert | < 15 ms |
Données générales
| Poids | 40 kg |
| Dimensions h/l/L [mm] | 230 / 300 / 500 mm |
| Conformité | low voltage directive (LVD) 2014/35/EU: EN/IEC 62477-1, 62109-1, 62109-2, 62040-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-2, 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Contacts multifonctionnels module arm 02 à 2 contacts en option, module rcm 10 à 1 entrée de commande en option | Indice de protection IP20 | Plage de température de travail -20 to 55°C | Humidité relative de fonctionnement 95 % sans condensation | Ventilation forcée dès 55°C | Niveau acoustique < 40 dB / < 45 dB (sans/avec ventilation)
Onduleur
| Tension nominale de la batterie (plage de tension) | 48 Vdc (38 – 60 Vdc) |
| Puissance 30 min. 25°C | 6000 VA |
| Puissance continue 25°C | 5000 VA |
| Puissance 5 sec. 25°C | 15 kVA |
| Tension et fréquence de sortie(2) | onde sinusoïdale pure 230 Vac (± 2%) / 120 Vac(3) et 45-65 Hz(3) ± 0.05% (contrôlée par quartz) |
| Autoconsommation OFF / Standby / ON | 1.8/2.2/22 W |
Chargeur de batterie
| Courant de charge maximum(2) | 100 A |
Transfert
| Plage de tension et fréquence d’entrée (2) | 150 à 265 Vac / 50 à 140 Vac(3) et 45 à 65 Hz |
| Courant max. d’entrée (relais de transfert) / Courant max. de sortie | 50 Aac / 56 Aac |
| Temps de transfert | < 15 ms |
Données générales
| Poids | 42 kg |
| Dimensions h/l/L [mm] | 230 / 300 / 500 mm |
| Conformité | low voltage directive (LVD) 2014/35/EU: EN/IEC 62477-1, 62109-1, 62109-2, 62040-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-2, 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Contacts multifonctionnels module arm 02 à 2 contacts en option, module rcm 10 à 1 entrée de commande en option | Indice de protection IP20 | Plage de température de travail -20 to 55°C | Humidité relative de fonctionnement 95 % sans condensation | Ventilation forcée dès 55°C | Niveau acoustique < 40 dB / < 45 dB (sans/avec ventilation)
Onduleur
| Tension nominale de la batterie (plage de tension) | 48 Vdc (38 – 60 Vdc) |
| Puissance 30 min. 25°C | 8000 VA |
| Puissance continue 25°C | 7000 VA |
| Puissance 5 sec. @25°C | 21 kVA |
| Tension et fréquence de sortie(2) | onde sinusoïdale pure 230 Vac (± 2%) / 120 Vac(3) et 45-65 Hz(3) ± 0.05% (contrôlée par quartz) |
| Autoconsommation OFF / Standby / ON | 1.8/2.4/30 W |
Chargeur de batterie
| Courant de charge maximum(2) | 120 A |
Transfert
| Plage de tension et fréquence d’entrée (2) | 150 à 265 Vac / 50 à 140 Vac(3) et 45 à 65 Hz |
| Courant max. d’entrée (relais de transfert) / Courant max. de sortie | 50 Aac / 80 Aac |
| Temps de transfert | < 15 ms |
Données générales
| Poids | 46 kg |
| Dimensions h/l/L [mm] | 230 / 300 / 500 mm |
| Conformité | low voltage directive (LVD) 2014/35/EU: EN/IEC 62477-1, 62109-1, 62109-2, 62040-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-2, 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Contacts multifonctionnels module arm 02 à 2 contacts en option, module rcm 10 à 1 entrée de commande en option | Indice de protection IP20 | Plage de température de travail -20 to 55°C | Humidité relative de fonctionnement 95 % sans condensation | Ventilation forcée dès 55°C | Niveau acoustique < 40 dB / < 45 dB (sans/avec ventilation)
