variostring vs 120, 900 V de entrada para una sola cadena solar o 600 V para dos cadenas
cargador solar de alta tensión de alta gama de fabricación suiza
vs 120, el controlador de carga flexible para diversas configuraciones
El controlador de carga solar MPPT variostring vs 120 está diseñado para funcionar con una cadena fotovoltaica de hasta 900 Vcc o con dos cadenas de 600 Vcc, reduciendo el tamaño de los cables y los costes de instalación, al tiempo que ofrece un rendimiento excepcional. Funciona conjuntamente con los inversores/cargadores de las series xtender o next para construir sistemas solares completos. También puede funcionar de manera autónoma en sistemas de 48 V, por ejemplo en aplicaciones de telecomunicaciones. Los cargadores vario se utilizan tanto en sistemas solares estándar como en aplicaciones especiales (hidráulica, convertidores CC/CC, mini redes en CC).
vs 120, el controlador de carga flexible para diversas configuraciones
El controlador de carga solar MPPT variostring vs 120 está diseñado para funcionar con una cadena fotovoltaica de hasta 900 Vcc o con dos cadenas de 600 Vcc, reduciendo el tamaño de los cables y los costes de instalación, al tiempo que ofrece un rendimiento excepcional. Funciona conjuntamente con los inversores/cargadores de las series xtender o next para construir sistemas solares completos. También puede funcionar de manera autónoma en sistemas de 48 V, por ejemplo en aplicaciones de telecomunicaciones. Los cargadores vario se utilizan tanto en sistemas solares estándar como en aplicaciones especiales (hidráulica, convertidores CC/CC, mini redes en CC).
100% offgrid/ongrid
Campeón mundial en eficiencia para convertidores aislados, con > 98 % de eficiencia y una eficiencia de seguimiento MPPT > 99,8 %.
El bajo consumo en espera (< 1,25 W) es perfecto para un sistema fuera de red.
Compatible directamente con nuestra serie xtender de inversores/cargadores y con nuestra serie next mediante el xcom 485i para instalaciones fuera de red y conectadas a red.
Práctico
Diversas configuraciones posibles de las dos entradas FV (serie, paralelo, independientes).
Reduce el cableado costoso gracias a tensiones más altas.
Reduce el cableado costoso gracias a tensiones más altas.
Opciones multiunidad de hasta 15 unidades con la serie xtender de inversores/cargadores (105 kW) y hasta 5 unidades con la serie next (35 kW).
Garantía de 10 años
Elija su fuente de energía
Paneles solares
energía hidráulica en DC
energía eólica en DC
y más…
100% offgrid/ongrid
Campeón mundial en eficiencia para convertidores aislados, con > 98 % de eficiencia y una eficiencia de seguimiento MPPT > 99,8 %.
El bajo consumo en espera (< 1,25 W) es perfecto para un sistema fuera de red.
Compatible directamente con nuestra serie xtender de inversores/cargadores y con nuestra serie next mediante el xcom 485i para instalaciones fuera de red y conectadas a red.
Práctico
Diversas configuraciones posibles de las dos entradas FV (serie, paralelo, independientes).
Reduce el cableado costoso gracias a tensiones más altas.
Reduce el cableado costoso gracias a tensiones más altas.
Opciones multiunidad de hasta 15 unidades con la serie xtender de inversores/cargadores (105 kW) y hasta 5 unidades con la serie next (35 kW).
Garantía de 10 años
Elija su fuente de energía
Paneles solares
energía hidráulica en DC
energía eólica en DC
y más…
Diseñado para una amplia gama de usos
Flexibilidad de uso para sus aplicaciones
aplicación fuera de red y de respaldo
autarquía solar (autosuficiencia) con nuestra serie next de inversores/cargadores
aplicación de mini redes
energía a bordo
aplicación móvil
aplicación en telecomunicaciones (sistemas de 48 V CC o 230 V CA con inversores)
energía hidráulica en DC
energía eólica en DC
y más…
What customers think of vs 120
«Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.»
«Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.»
«Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.»
Lorem ipsum dolor
«Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.»
Lorem ipsum dolor

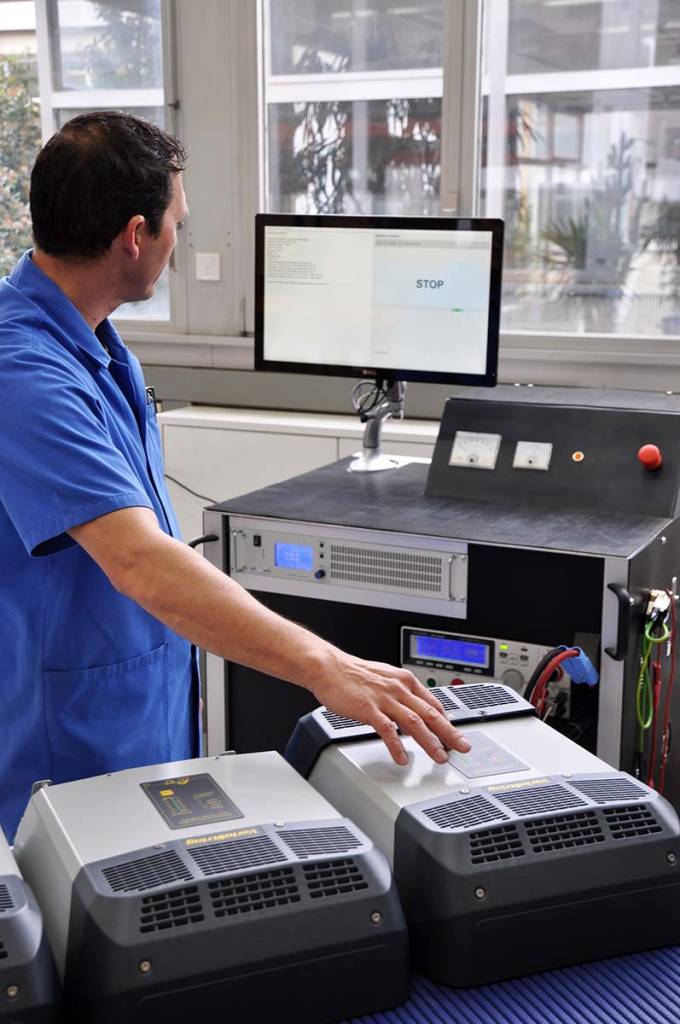

Swiss made
Diseñado, ensamblado y probado con orgullo en Suiza, lo que garantiza los más altos estándares de calidad y fiabilidad por los que Studer Innotec es conocido.
Cada unidad se somete a rigurosas pruebas para garantizar un rendimiento excepcional, una durabilidad a largo plazo y un funcionamiento sin fallas en los entornos más exigentes.
Con la excelencia de la fabricación suiza, el variostring garantiza una carga óptima y una mayor vida útil de las baterías.
Swiss made
Swiss made
Diseñado, ensamblado y probado con orgullo en Suiza, lo que garantiza los más altos estándares de calidad y fiabilidad por los que Studer Innotec es conocido.
Cada unidad se somete a rigurosas pruebas para garantizar un rendimiento excepcional, una durabilidad a largo plazo y un funcionamiento sin fallas en los entornos más exigentes.
Con la excelencia de la fabricación suiza, el variostring garantiza una carga óptima y una mayor vida útil de las baterías.
Cadena solar de 900 V
El vs 120 dispone de 2 entradas MPPT que pueden cablearse con gran flexibilidad. Permite conectar los módulos fotovoltaicos en serie para crear una cadena de hasta 900 V, minimizando la corriente y reduciendo la sección de los cables. Las dos entradas pueden cablearse a dos cadenas independientes de hasta 600 V, por ejemplo para adaptarse a diferentes orientaciones en el tejado. Las entradas también pueden cablearse en paralelo para configuraciones con mayor corriente.

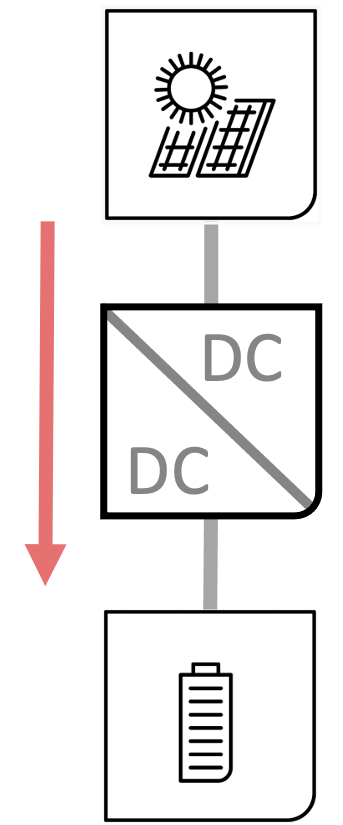

Acoplamiento solar en DC para una mayor eficiencia
Con el acoplamiento en DC, nuestros controladores de carga solar variotrack o variostring alimentan la energía directamente a las baterías para una mayor eficiencia de almacenamiento.
Amplia compatibilidad con baterías
El variostring es compatible con todas las químicas de baterías de 48 V (litio, plomo, Na+, etc.), tanto con comunicación como sin ella. Una configuración de perfiles de batería muy flexible permite adaptarse a cada tecnología.
Gestión adaptativa de las baterías
Con más de tres décadas de experiencia en la gestión energética fuera de red, hemos perfeccionado la optimización de baterías para garantizar un rendimiento duradero. El variostring incorpora nuestro Battery Lifetime Optimizer (BLO), que adapta de forma inteligente los ciclos de carga para preservar la salud de la batería y prolongar su vida útil.
Gracias a un control de carga preciso y a algoritmos de gestión avanzados, sus baterías funcionan de manera eficiente, fiable y a largo plazo.
Campeón mundial en eficiencia en convertidores aislados
Alta eficiencia en convertidores aislados, con > 98 % de eficiencia y una alta eficiencia de seguimiento MPPT > 99,8 %.
Stand-by nocturna automática y eficiente para un menor consumo
Para ahorrar energía, cuando la tensión fotovoltaica es baja, el variotrack pasa al modo nocturno. El cargador se activa automáticamente cuando vuelve a brillar el sol y regresa la tensión fotovoltaica.
Cuando el cargador está en modo nocturno, consume < 1 W. Esta función prolonga la vida útil de las baterías al reducir el consumo innecesario durante los periodos sin producción.
Flexibilidad multiunidad para sistemas más potentes
Opciones multiunidad de hasta 15 unidades con la serie xtender de inversores/cargadores (105 kW) y hasta 5 unidades con la serie next (35 kW).
Protección contra cableado incorrecto y aislamiento
Su seguridad está garantizada gracias al aislamiento galvánico reforzado entre el generador fotovoltaico y la batería, lo que permite una puesta a tierra independiente de la batería y/o de los módulos solares.
El variostring integra funciones avanzadas de protección para evitar cualquier daño causado por la inversión de polaridad del campo fotovoltaico, el sobrecalentamiento y la corriente inversa durante la noche.
Conector FV sin herramientas
Conexión sencilla y sin complicaciones con el conector FV SUNCLIX™ (“sin herramientas” de Phoenix Contact).
Reduce los costes del Balance of System (elimina el cableado costoso de cadenas en paralelo).
Al permitir que los módulos fotovoltaicos se conecten en largas cadenas de alta tensión, el variostring elimina la necesidad de un cableado voluminoso y costoso utilizado en conexiones en paralelo. Esto reduce significativamente los costes del Balance of System, simplifica la instalación y mejora la eficiencia global.
Función de mini red distribuida para sistemas de mayor tamaño
La mini red es una pequeña red eléctrica autónoma que permite producir, almacenar y compartir electricidad a escala local. Un sistema energético centralizado crea la red y un sistema de distribución llega hasta los consumidores.
Hemos desarrollado una serie de funcionalidades para actuar como sistema centralizado o como sistemas interactivos distribuidos acoplados en CA.
rcc 02, control total de su instalación, al alcance de sus dedos
La rcc 02 es la compañera perfecta de la serie vario. Esta interfaz remota compacta, de montaje en pared, le permite supervisar y configurar su cargador con facilidad.
- Supervise valores en tiempo real como la tensión de la batería, los flujos de potencia, etc.
- Registro de datos integrado para la resolución de problemas y el análisis del rendimiento a largo plazo.
Configure alrededor de 200 parámetros del variostring (curva de carga, algoritmo fotovoltaico, etc.).
- Guarde y recupere archivos de configuración completos para facilitar la duplicación entre dispositivos o sistemas múltiples.
Acceda y ajuste los contactos auxiliares programables para automatizar funciones (arranque del generador, desconexión de cargas, etc.).
Monitorización sencilla a través de la aplicación y del portal web
Diseñada para supervisar los datos de su sistema, la aplicación Studer monitoring app es perfecta para obtener información sobre su instalación de un solo vistazo.
Ofrecemos nuestras herramientas de monitorización de forma totalmente gratuita, tanto la aplicación Studer monitoring app para los usuarios finales como el Studer web portal para los instaladores, porque creemos que una monitorización fiable, profesional y completa debe ser un estándar, no una opción. Todos los datos se almacenan en servidores europeos.
Desbloquee el potencial de la integración con la domótica
Los contactos libres de potencial proporcionados por el accesorio arm 02 permiten poner en marcha determinados equipos según las condiciones definidas en la configuración, sin necesidad de un sistema de domótica externo.
Para sistemas más complejos, puede utilizar nuestro Modbus/API abierto «open studer» para integrar completamente los dispositivos vario en arquitecturas de sistemas complejas y personalizadas.
Opciones y accesorios
Accesorios de batería avanzados
bts 01
sensor de temperatura
bsp
procesador de batería avanzado (plomo-ácido)
xcom CAN
comunicación con BMS de litio
Pantalla, registro de datos, monitorización y comunicación
rcc 02/03
configuración, pantalla, registro de datos
xcom LAN/GSM
monitoreo remoto (Portal y App)
xcom 4G
monitoreo remoto (Portal y App)
xcom 232i/CAN/485i
puentes de comunicación (openstuder)
Otros accesorios
vario
controlador de carga solar
next
inversor-cargador
xtender
inversor-cargador
arm 02
módulo de contactos auxiliares externos
Opciones y accesorios
Accesorios de batería avanzados
bts 01
sensor de temperatura
bsp
procesador de batería avanzado (plomo-ácido)
xcom CAN
comunicación con BMS de litio
Pantalla, registro de datos, monitorización y comunicación
rcc 02/03
configuración, pantalla, registro de datos
xcom LAN/GSM
monitoreo remoto (Portal y App)
xcom 4G
monitoreo remoto (Portal y App)
xcom 232i/CAN/485i
puentes de comunicación (openstuder)
Otros accesorios
vario
controlador de carga solar
next
inversor-cargador
xtender
inversor-cargador
arm 02
módulo de contactos auxiliares externos
Especificaciones técnicas
variostring vs 120, cargador solar de alta tensión
En caso de cambio de los datos técnicos, este bloque inferior debe actualizarse; se utiliza para la visualización móvil de los datos técnicos.
| MPPT 1/2 | 1+2 paralelo | 1+2 en serie |
Energía solar fotovoltaica
| Potencia solar máxima recomendada (@STC) | 3500 W | 7000 W | 7000 W |
| Corriente máxima FV | 13 A | 26 A | 13 A |
| Máx. Tensión de circuito abierto | 600 V | 600 V | 900 V |
| Tensión min. de funcionamiento | 100 V | 100 V | 200 V |
| Tensión MPP recomendada | 250 – 500 V | 250 – 500 V | 500 – 700 V |
Cargador de batería
| Máx. corriente de salida | 60 A | 120 A | 120 A |
| Tensión nominal de batería | 48 V | ||
| Rango de tensión de funcionamiento | 38-68 V | ||
| Posibilidad de puesta a tierra de la batería | batería + o batería – | ||
| Máx. Autoconsumo en standby | < 25 mA (1.25 W) | ||
Protecciones electrónicas
| Inversión de polaridad del generador FV | ✔ |
| Sobre temperatura | ✔ |
| Corriente inversa de noche | ✔ |
| Aislamiento galvánico | ✔ |
| Posibilidad de puesta a tierra fotovoltaica | PV +, PV -, flotante |
| Protección de fallas a tierra | Programable |
Información general
| Peso | 7.5 kg |
| Dimensiones h/w/l (mm) | 133 / 322 / 466 mm |
| Conformidad | low voltage directive (LVD) 2014/35/EU, 62109-1, electromagnetic compliance (EMC) directive 2014/30/EU, 61000-6-2, 61000-6-4 |
Índice de protección IP20 | Lugar de montaje interior| Rango de temperatura de trabajo -20 a 55°C | Humedad relativa 95 % (sin condensación) | Funcionamiento en paralelo (cadenas FV separadas) hasta 15 equipos | Máx. sección de cable máx/prensa estopas 70mm2/2xPG21 | Configuración con rcc 02/03, DIP switches internos para configuración básica | Datalogging con rcc/xcom en tarjeta SD 1 punto por minuto| Bus de comunicación Studer incluido cable 2m
En caso de cambio en los datos técnicos, este bloque debe actualizarse, ya que se utiliza para mostrar los datos técnicos en ordenadores y tabletas.
| MPPT 1/2 | 1+2 paralelo | 1+2 en serie |
Energía solar fotovoltaica
| Potencia solar máxima recomendada (@STC) | 3500 W | 7000 W | 7000 W |
| Corriente máxima FV | 13 A | 26 A | 13 A |
| Máx. Tensión de circuito abierto | 600 V | 600 V | 900 V |
| Tensión min. de funcionamiento | 100 V | 100 V | 200 V |
| Tensión MPP recomendada | 250 – 500 V | 250 – 500 V | 500 – 700 V |
Cargador de batería
| Máx. corriente de salida | 60 A | 120 A | 120 A |
| Tensión nominal de batería | 48 V | ||
| Rango de tensión de funcionamiento | 38-68 V | ||
| Posibilidad de puesta a tierra de la batería | batería + o batería – | ||
| Máx. Autoconsumo en standby | < 25 mA (1.25 W) | ||
Protecciones electrónicas
| Inversión de polaridad del generador FV | ✔ |
| Sobre temperatura | ✔ |
| Corriente inversa de noche | ✔ |
| Aislamiento galvánico | ✔ |
| Posibilidad de puesta a tierra fotovoltaica | PV +, PV -, flotante |
| Protección de fallas a tierra | Programable |
Información general
| Peso | 7.5 kg |
| Dimensiones h/w/l (mm) | 133 / 322 / 466 mm |
| Conformidad | low voltage directive (LVD) 2014/35/EU, 62109-1, electromagnetic compliance (EMC) directive 2014/30/EU, 61000-6-2, 61000-6-4 |
Índice de protección IP20 | Lugar de montaje interior| Rango de temperatura de trabajo -20 a 55°C | Humedad relativa 95 % (sin condensación) | Funcionamiento en paralelo (cadenas FV separadas) hasta 15 equipos | Máx. sección de cable máx/prensa estopas 70mm2/2xPG21 | Configuración con rcc 02/03, DIP switches internos para configuración básica | Datalogging con rcc/xcom en tarjeta SD 1 punto por minuto| Bus de comunicación Studer incluido cable 2m
