xts

Especificaciones técnicas

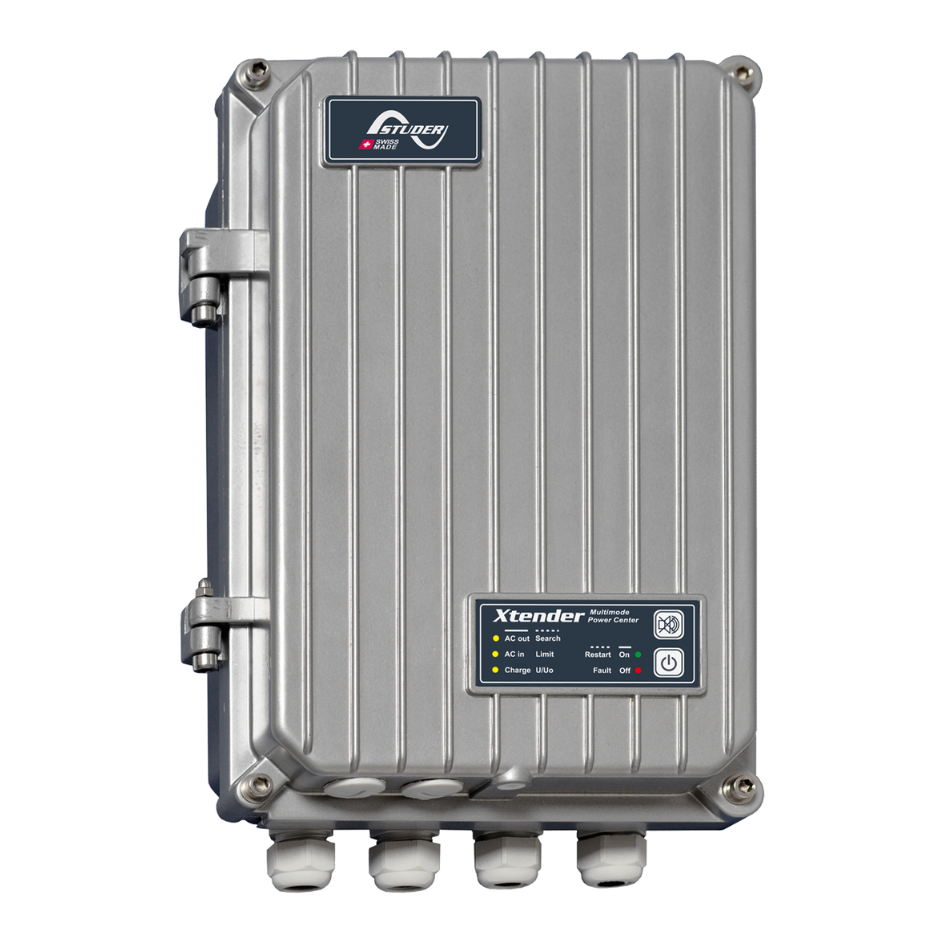

Los inversores de baterías multifuncionales xtender ofrecen una gestión óptima de todas las fuentes de energía que se pueden encontrar en sistemas offgrid, ongrid e híbridos. Con más de 30 años de experiencia en la fabricación de electrónica de potencia en Suiza, Studer ha diseñado el xtender para ofrecer energía confiable a cualquier aplicación y para trabajar con todo tipo de tecnología de baterías. El xtender tiene una garantía de 10 años.

Descargas

Tiempo de transferencia ultracorto (de 0 a 15ms máx.)

Standby automático y eficiente

Robusto y duradero, este dispositivo está diseñado para funcionar en condiciones ambientales adversas (IP54)

Accesorios de batería avanzados

bts 01

Sensor de temperatura

bsp

Procesador de batería avanzado (plomo-ácido)

xcom CAN

Comunicación con BMS de litio

Pantalla, registro de datos, monitorización y comunicación

rcc 02/03

Configuración, pantalla, registro de datos

xcom LAN/GSM

Monitoreo remoto (Portal y App)

xcom 232i/CAN/485i

Puentes de comunicación (openstuder)

Accesorios compatibles

vario

controlador de carga solar

ecf 01

Ventilador de refrigeración para xts

xconnect

Marco de montaje trifásico para xth

arm 02

Módulo de contactos auxiliares externos

rcm 10

Módulo de control remoto

Datos técnicos

xtender xts

xts 900-12

xts 1200-24

xts 1400-48

Inversor

Tensión nominal de batería	12 Vdc	24 Vdc	48 Vdc
Potencia contínua @25°C	650⁽¹⁾/ 500 VA	800⁽¹⁾/ 650 VA	900⁽¹⁾/ 750 VA
Potencia 30 min. 25°C	900⁽¹⁾/ 700 VA	1200⁽¹⁾/ 1000 VA	1400⁽¹⁾/ 1200 VA
Potencia 5 sec. 25°C	2.3 kVA	2.5 kVA	2.8 kVA

Tensión y frecuencia de salida⁽²⁾

pure sine wave 230 Vac (± 2%) / 120 Vac⁽³⁾ and 45-65 Hz⁽³⁾ ± 0.05% (crystal controlled)

Consumo OFF/Standby/ON

1.1/1.4/7 W

1.2/1.5/8 W

1.3/1.6/8 W

Los 3 modelos alcanzan hasta un 93% de rendimiento máximo | Carga máxima hasta cortocircuito | Carga asimétrica máxima hasta pcont. | Detección de carga (standby) (2) 2 a 25 W | Cos φ 0.1-1 | Distorsión armónica < 2 % | Protección de sobrecarga y cortocircuito desconexión automática con 3 intentos de reinicio | Protección de sobretemperatura alarma antes de corte y reinicio automático

Cargador de batería

Corriente máxima de carga ⁽²⁾

35 A

25 A

12 A

Características de carga⁽²⁾ 6 pasos: bulk, absorción, flotación, ecualización, flotación reducida, absorción periódica | Compensación por temperatura ⁽²⁾ con bts 01 o bsp 500/1200 | Corrección del factor de potencia (PFC) EN 61000-3-2

Transferencia

Rango de tensión y frecuencia de entrada (2)	150 a 265 Vac / 50 a 140 Vac (3) y 45 a 65 Hz
Corriente máx. de entrada (relé de transferencia) / Corriente máx.de salida	16 Aac / 20 Aac
Tiempo de transferencia	< 15 ms

Información general

Peso

8.2 kg

9 kg

9.3 kg

Dimensiones h/w/l (mm) [mm]	110/210/310 mm
Conformidad	Directiva europea de baja tensión (LVD) 2014/35/EU: EN/IEC 62477-1, 62109-1, 62109-2, 62040-1, Directiva de conformidad electromagnética (EMC) 2014/30/EU: EN/IEC 61000-3-2, 61000-3-3, 61000-6-2, 61000-6-4, 62040-2

Contactos multifuncionales módulo arm 02 con 2 contactos en opción, modulo rcm 10 con 1 entrada remota en opción | Índice de protección IP54 | Rango de temperatura de trabajo -20 a 55°C | Humedad relativa de funcionamiento 100 % | Módulo de ventilación ecf 01 opcional | Nivel acústico < 40 dB / < 45 dB (con ventilación/sin ventilación)

⁽¹⁾ Estas características son válidas solo cuando se utiliza el módulo de refrigeración ecf 01 | ⁽²⁾ Ajustable con el rcc 02/03 | ⁽³⁾ 120 V/60 Hz disponible bajo pedido para todos los xtender salvo el xth 8000-48
Los datos pueden cambiar sin previo aviso.
