Produkte aus der aj-Wechselrichter-Serie
Der aj 275-400 wurde eingestellt.

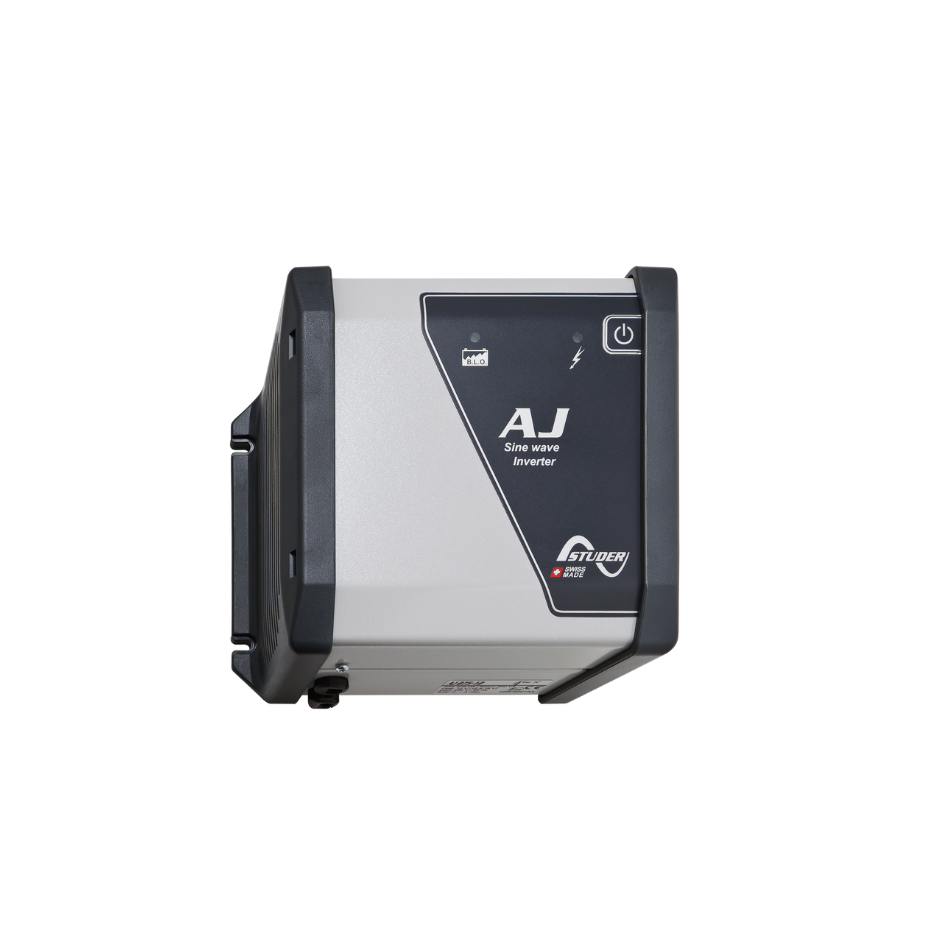

aj 275-400, einfache und direkte Lösung für eigenständige Anwendungen
hochwertiger Schweizer Wechselrichter
- Dieses Bild zeigt eine eigenständige Anwendung in Mikronesien (Ozeanien).
aj, Schweizer Einfachheit und Langlebigkeit für Ihren Energiebedarf
Die reinen Sinus-Wechselrichter der aj-Serie wandeln die Batteriespannung in hochwertigen 230/120 V Wechselstrom um, der für alle Elektrogeräte verwendet werden kann. Die aj-Serie wurde für industrielle und private Anforderungen entwickelt und ist die optimale Lösung für eigenständige Anwendungen, die höchste Anforderungen an Komfort, Sicherheit und Zuverlässigkeit erfüllen. Der aj wird seit 1998 in der Schweiz hergestellt, hat eine Garantie von 10 Jahren und wird mit Wechselstrom- und Batteriekabeln geliefert. Er ist eine echte „Plug-and-Forget-Lösung”.
aj, Schweizer Einfachheit und Langlebigkeit für Ihren Energiebedarf
Die reinen Sinus-Wechselrichter der aj-Serie wandeln die Batteriespannung in hochwertigen 230/120 V Wechselstrom um, der für alle Elektrogeräte verwendet werden kann. Die aj-Serie wurde für industrielle und private Anforderungen entwickelt und ist die optimale Lösung für eigenständige Anwendungen, die höchste Anforderungen an Komfort, Sicherheit und Zuverlässigkeit erfüllen. Der aj wird seit 1998 in der Schweiz hergestellt, hat eine Garantie von 10 Jahren und wird mit Wechselstrom- und Batteriekabeln geliefert. Er ist eine echte „Plug-and-Forget-Lösung”.
Hohe Überlastfähigkeit
> 2-fache Nennleistung
Plug-and-Play
Lieferung mit Batterie und AC-Kabeln, bereit für den Einsatz in Ihrer Anwendung
10 Jahre Garantie
Optionales integriertes Solarladegerät
Die aj-Modelle können mit einem integrierten PWM-Regler für ein All-in-One-Solarsystem ausgestattet werden
Hohe Überlastfähigkeit
> 2-fache Nennleistung
Plug-and-Play
Lieferung mit Batterie und AC-Kabeln, bereit für den Einsatz in Ihrer Anwendung
10 Jahre Garantie
Optionales integriertes Solarladegerät
Die aj-Modelle können mit einem integrierten PWM-Regler für ein All-in-One-Solarsystem ausgestattet werden
Entwickelt für eine Vielzahl von Einsatzmöglichkeiten
Flexibilität bei der Verwendung für Ihre Anwendungen
Offgrid-Anwendung
Solar Home Systems
Mobile Anwendung
Bordstrom
What customers think
„Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.“
„Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.“
„Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.“
Lorem ipsum dolor
„Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.“
Lorem ipsum dolor
Swiss made
Stolz in der Schweiz entwickelt, montiert und getestet, erfüllen unsere Produkte die höchsten Qualitäts- und Zuverlässigkeitsstandards, für die Studer Innotec bekannt ist.
Jede Einheit wird strengen Kontrollen unterzogen, um Leistung, langfristige Haltbarkeit und reibungslosen Betrieb unter anspruchsvollsten Bedingungen zu gewährleisten.
Dank Schweizer Spitzenqualität können Sie sich darauf verlassen, dass der aj Ihnen über Jahre hinweg zuverlässige Dienste leisten wird.
Swiss made
Swiss made
Stolz in der Schweiz entwickelt, montiert und getestet, erfüllen unsere Produkte die höchsten Qualitäts- und Zuverlässigkeitsstandards, für die Studer Innotec bekannt ist.
Jede Einheit wird strengen Kontrollen unterzogen, um Leistung, langfristige Haltbarkeit und reibungslosen Betrieb unter anspruchsvollsten Bedingungen zu gewährleisten.
Dank Schweizer Spitzenqualität können Sie sich darauf verlassen, dass der aj Ihnen über Jahre hinweg zuverlässige Dienste leisten wird.
Digitale Regelung und Steuerung durch Mikroprozessor
Eine ganze Reihe mit vielen Optionen
Die aj-Serie umfasst eine komplette Reihe von Sinus-Wechselrichtern von 800 VA bis 2400 VA für netzunabhängige Anwendungen und Batteriespannungen von 12 und 24 V.
Robust, effizient und einfach zu bedienen, mit der Option, einen integrierten PWM-Regler hinzuzufügen. Jeder aj-Wechselrichter ist so gebaut, dass er unter allen Bedingungen zuverlässig Energie liefert.
Ideal geeignet für die Elektrifizierung ländlicher Gebiete und von NGO für diesen Zweck anerkannt
Der aj-Wechselrichter wird von NGO und Regierungen anerkannt und eingesetzt, darunter USAID, das Ministerium für Gesundheit/Bildung von Uganda, das Ministerium für Elektrizität und erneuerbare Energien von Peru und die Generaldirektion Entwicklung und Zusammenarbeit – EuropeAid der Europäischen Kommission.
Mit mehr als 25 Jahren Markterfahrung ist er für seine Zuverlässigkeit im Bereich der ländlichen Elektrifizierung bekannt.
Einstellbarer Standby-Pegel für geringeren Stromverbrauch
Im Offgrid-Betrieb zählt jedes Watt. Der Standby-Modus ist ein Energiesparsystem, das den Wechselrichter zeitweise abschaltet, wenn kein Verbraucher erkannt wird. Diese Funktion ist für kleine Geräte (aj 275-400) nur mit integriertem Solarregler verfügbar.
Weltweite Kompatibilität
Die gesamte aj-Serie ist kompatibel mit 230 V/50 Hz und 120 V/60 Hz.
Batteriekompatibilität
Der aj ist mit allen 12/24/48-V-Blei-/AGM-Batterien (je nach gewähltem Modell) und gleichwertigen Chemikalien kompatibel.
Dank präziser Ladesteuerung und fortschrittlicher Verwaltungsalgorithmen arbeiten Ihre Batterien effizient, zuverlässig und langfristig.
Adaptives Management von Batterien
Mit mehr als drei Jahrzehnten Erfahrung im Bereich der autarken Energieversorgung haben wir die Batterieoptimierung perfektioniert, um eine lang anhaltende Leistung zu gewährleisten. Der aj verfügt über unseren Battery Lifetime Optimizer (BLO), der die Ladezyklen intelligent anpasst, um den Zustand der Batterie zu erhalten und ihre Lebensdauer zu verlängern.
Optionen & Zubehör
version s
Integriertes Solar-Ladegerät
version 01
AC out 120Vac & 60Hz
version 02
AC out 120Vac & 50Hz
version 03
AC out 220Vac & 60Hz
version RCM01
Einschalten bei geschlossenem Kontakt
version RCM02
Einschalten bei vorhandener Spannung
version RCM03
Start bei geöffnetem Kontakt
Optionen & Zubehör
version s
Integriertes Solar-Ladegerät
version 01
AC out 120Vac & 60Hz
version 02
AC out 120Vac & 50Hz
version 03
AC out 220Vac & 60Hz
version RCM01
Einschalten bei geschlossenem Kontakt
version RCM02
Einschalten bei vorhandener Spannung
version RCM03
Start bei geöffnetem Kontakt
Technische Daten
aj 275-400 Wechselrichter
Bei einer Änderung der technischen Daten muss der folgende Block aktualisiert werden. Er dient zur mobilen Anzeige der technischen Daten.
Wechselrichter
| Nominalspannung der Batterie | 12 Vdc (10.5 – 16 Vdc) |
| Leistung 30 min. 25°C | 275 VA |
| Dauerleistung @25°C | 200 VA |
| Leistung 5 min. 25°C | 350 VA |
| Leistung 5 Sek. 25°C | 450 VA |
| Asymmetrische Last | 150 VA |
| Max. Wirkungsgrad (%) | 93% |
| Cos φ max. | 0.1 – 1 bis 200 VA |
| Lasterkennung | 2 W nur mit der Solaroption -S |
| Kurzsschlusstrom 2 Sek | 2.3 Aac (4.6 Aac*) |
| Ausgangsspannung | Sine wave 230 Vac (120 Vac*) ±5 % |
| Frequency | 50 Hz (60 Hz*) ± 0.05 % (crystal controlled) |
| Verbrauch „Stand-by“ / „ EIN “ bei Leerlauf | 0.3 W**/ 2.4 W |
| Verpolungsschutz durch int. Sicherung | 60 A |
Allgemeine Daten
| Gewicht | 2.4 kg |
| Produktabmessungen H/B/L [mm] | 142/163/84 mm |
| Konformität | low voltage directive (LVD) 2014/35/EU: EN/IEC 62109-1, 62109-2, 62477-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Schutzart der Gehäuse IP30 | Betriebstemperaturbereich -20 bis 50 °C | Relative Luftfeuchtigkeit 95 % (nicht kondensierend) | Zwangsbelüftung ab 45 °C ± 5 °C | Kabellänge (Batterie/AC-Ausgang) 1,2 m / 1 m | Geräuschpegel < 45 dB (mit Belüftung) | Ungefähre Korrektur von Pnom -1,5 % / °C ab + 25 °C | Empfohlene Batteriekapazität > 5 x Pnom/Unom (empfohlener Wert in Ah)
Optionen
| Solarladeregler | Spannung max. 25 Vdc |
| Ladestrom max. 10 Adc | |
| Prinzip: Floating 3 stages (I/U/UO) | |
| Absorptionsspannung: 14.4 Vdc | |
| Schwebeladungsspannung: 13.6 Vdc | |
| Eingang für Fernsteuerung (RCM-01/-02/-03) | ✔ |
Wechselrichter
| Nominalspannung der Batterie | 24 Vdc (21 – 32 Vdc) |
| Leistung 30 min. 25°C | 350 VA |
| Dauerleistung @25°C | 300 VA |
| Leistung 5 min. 25°C | 500 VA |
| Leistung 5 Sek. 25°C | 650 VA |
| Asymmetrische Last | 150 VA |
| Max. Wirkungsgrad (%) | 94% |
| Cos φ max. | 0.1 – 1 bis 300 VA |
| Lasterkennung | 2 W nur mit der Solaroption -S |
| Kurzsschlusstrom 2 Sek | 3.2 Aac (6.4 Aac*) |
| Ausgangsspannung | Sine wave 230 Vac (120 Vac*) ±5 % |
| Frequency | 50 Hz (60 Hz*) ± 0.05 % (crystal controlled) |
| Verbrauch „Stand-by“ / „ EIN “ bei Leerlauf | 0.5 W**/ 3.5 W |
| Verpolungsschutz durch int. Sicherung | 40 A |
Allgemeine Daten
| Gewicht | 2.6 kg |
| Produktabmessungen H/B/L [mm] | 142/163/84 mm |
| Konformität | low voltage directive (LVD) 2014/35/EU: EN/IEC 62109-1, 62109-2, 62477-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Schutzart der Gehäuse IP30 | Betriebstemperaturbereich -20 bis 50 °C | Relative Luftfeuchtigkeit 95 % (nicht kondensierend) | Zwangsbelüftung ab 45 °C ± 5 °C | Kabellänge (Batterie/AC-Ausgang) 1,2 m / 1 m | Geräuschpegel < 45 dB (mit Belüftung) | Ungefähre Korrektur von Pnom -1,5 % / °C ab + 25 °C | Empfohlene Batteriekapazität > 5 x Pnom/Unom (empfohlener Wert in Ah)
Optionen
| Solarladeregler | Spannung max. 45 Vdc |
| Ladestrom max. 10 Adc | |
| Prinzip: Floating 3 stages (I/U/UO) | |
| Absorptionsspannung: 28.8 Vdc | |
| Schwebeladungsspannung: 27.2 Vdc | |
| Eingang für Fernsteuerung (RCM-01/-02/-03) | ✔ |
Wechselrichter
| Nominalspannung der Batterie | 48 Vdc (42 – 60 Vdc) |
| Leistung 30 min. 25°C | 400 VA |
| Dauerleistung @25°C | 300 VA |
| Leistung 5 min. 25°C | 600 VA |
| Leistung 5 Sek. 25°C | 1000 VA |
| Asymmetrische Last | 200 VA |
| Max. Wirkungsgrad (%) | 94% |
| Cos φ max. | 0.1 – 1 bis 300 VA |
| Lasterkennung | 2 W nur mit der Solaroption -S |
| Kurzsschlusstrom 2 Sek | 4.6 Aac (9.2 Aac*) |
| Ausgangsspannung | Sine wave 230 Vac (120 Vac*) ±5 % |
| Frequency | 50 Hz (60 Hz*) ± 0.05 % (crystal controlled) |
| Verbrauch „Stand-by“ / „ EIN “ bei Leerlauf | 1.1 W**/ 5.2 W |
| Verpolungsschutz durch int. Sicherung | 25 A |
Allgemeine Daten
| Gewicht | 2.6 kg |
| Produktabmessungen H/B/L [mm] | 142/163/84 mm |
| Konformität | low voltage directive (LVD) 2014/35/EU: EN/IEC 62109-1, 62109-2, 62477-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Schutzart der Gehäuse IP30 | Betriebstemperaturbereich -20 bis 50 °C | Relative Luftfeuchtigkeit 95 % (nicht kondensierend) | Zwangsbelüftung ab 45 °C ± 5 °C | Kabellänge (Batterie/AC-Ausgang) 1,2 m / 1 m | Geräuschpegel < 45 dB (mit Belüftung) | Ungefähre Korrektur von Pnom -1,5 % / °C ab + 25 °C | Empfohlene Batteriekapazität > 5 x Pnom/Unom (empfohlener Wert in Ah)
Optionen
| Solarladeregler | Spannung max. 90 Vdc |
| Ladestrom max. 10 Adc | |
| Prinzip: Floating 3 stages (I/U/UO) | |
| Absorptionsspannung: 57.6 Vdc | |
| Schwebeladungsspannung: 54.4 Vdc | |
| Eingang für Fernsteuerung (RCM-01/-02/-03) | ✔ |
Bei einer Änderung der technischen Daten muss der folgende Block aktualisiert werden. Er wird für die Anzeige der technischen Daten auf PCs und Tablets verwendet.
Wechselrichter
| Nominalspannung der Batterie | 12 Vdc (10.5 – 16 Vdc) |
| Leistung 30 min. 25°C | 275 VA |
| Dauerleistung @25°C | 200 VA |
| Leistung 5 min. 25°C | 350 VA |
| Leistung 5 Sek. 25°C | 450 VA |
| Asymmetrische Last | 150 VA |
| Max. Wirkungsgrad (%) | 93% |
| Cos φ max. | 0.1 – 1 bis 200 VA |
| Lasterkennung | 2 W nur mit der Solaroption -S |
| Kurzsschlusstrom 2 Sek | 2.3 Aac (4.6 Aac*) |
| Ausgangsspannung | Sine wave 230 Vac (120 Vac*) ±5 % |
| Frequency | 50 Hz (60 Hz*) ± 0.05 % (crystal controlled) |
| Verbrauch „Stand-by“ / „ EIN “ bei Leerlauf | 0.3 W**/ 2.4 W |
| Verpolungsschutz durch int. Sicherung | 60 A |
Allgemeine Daten
| Gewicht | 2.4 kg |
| Produktabmessungen H/B/L [mm] | 142/163/84 mm |
| Konformität | low voltage directive (LVD) 2014/35/EU: EN/IEC 62109-1, 62109-2, 62477-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Schutzart der Gehäuse IP30 | Betriebstemperaturbereich -20 bis 50 °C | Relative Luftfeuchtigkeit 95 % (nicht kondensierend) | Zwangsbelüftung ab 45 °C ± 5 °C | Kabellänge (Batterie/AC-Ausgang) 1,2 m / 1 m | Geräuschpegel < 45 dB (mit Belüftung) | Ungefähre Korrektur von Pnom -1,5 % / °C ab + 25 °C | Empfohlene Batteriekapazität > 5 x Pnom/Unom (empfohlener Wert in Ah)
Optionen
| Solarladeregler | Spannung max. 25 Vdc |
| Ladestrom max. 10 Adc | |
| Prinzip: Floating 3 stages (I/U/UO) | |
| Absorptionsspannung: 14.4 Vdc | |
| Schwebeladungsspannung: 13.6 Vdc | |
| Eingang für Fernsteuerung (RCM-01/-02/-03) | ✔ |
Wechselrichter
| Nominalspannung der Batterie | 24 Vdc (21 – 32 Vdc) |
| Leistung 30 min. 25°C | 350 VA |
| Dauerleistung @25°C | 300 VA |
| Leistung 5 min. 25°C | 500 VA |
| Leistung 5 Sek. 25°C | 650 VA |
| Asymmetrische Last | 150 VA |
| Max. Wirkungsgrad (%) | 94% |
| Cos φ max. | 0.1 – 1 bis 300 VA |
| Lasterkennung | 2 W nur mit der Solaroption -S |
| Kurzsschlusstrom 2 Sek | 3.2 Aac (6.4 Aac*) |
| Ausgangsspannung | Sine wave 230 Vac (120 Vac*) ±5 % |
| Frequency | 50 Hz (60 Hz*) ± 0.05 % (crystal controlled) |
| Verbrauch „Stand-by“ / „ EIN “ bei Leerlauf | 0.5 W**/ 3.5 W |
| Verpolungsschutz durch int. Sicherung | 40 A |
Allgemeine Daten
| Gewicht | 2.6 kg |
| Produktabmessungen H/B/L [mm] | 142/163/84 mm |
| Konformität | low voltage directive (LVD) 2014/35/EU: EN/IEC 62109-1, 62109-2, 62477-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Schutzart der Gehäuse IP30 | Betriebstemperaturbereich -20 bis 50 °C | Relative Luftfeuchtigkeit 95 % (nicht kondensierend) | Zwangsbelüftung ab 45 °C ± 5 °C | Kabellänge (Batterie/AC-Ausgang) 1,2 m / 1 m | Geräuschpegel < 45 dB (mit Belüftung) | Ungefähre Korrektur von Pnom -1,5 % / °C ab + 25 °C | Empfohlene Batteriekapazität > 5 x Pnom/Unom (empfohlener Wert in Ah)
Optionen
| Solarladeregler | Spannung max. 45 Vdc |
| Ladestrom max. 10 Adc | |
| Prinzip: Floating 3 stages (I/U/UO) | |
| Absorptionsspannung: 28.8 Vdc | |
| Schwebeladungsspannung: 27.2 Vdc | |
| Eingang für Fernsteuerung (RCM-01/-02/-03) | ✔ |
Wechselrichter
| Nominalspannung der Batterie | 48 Vdc (42 – 60 Vdc) |
| Leistung 30 min. 25°C | 400 VA |
| Dauerleistung @25°C | 300 VA |
| Leistung 5 min. 25°C | 600 VA |
| Leistung 5 Sek. 25°C | 1000 VA |
| Asymmetrische Last | 200 VA |
| Max. Wirkungsgrad (%) | 94% |
| Cos φ max. | 0.1 – 1 bis 300 VA |
| Lasterkennung | 2 W nur mit der Solaroption -S |
| Kurzsschlusstrom 2 Sek | 4.6 Aac (9.2 Aac*) |
| Ausgangsspannung | Sine wave 230 Vac (120 Vac*) ±5 % |
| Frequency | 50 Hz (60 Hz*) ± 0.05 % (crystal controlled) |
| Verbrauch „Stand-by“ / „ EIN “ bei Leerlauf | 1.1 W**/ 5.2 W |
| Verpolungsschutz durch int. Sicherung | 25 A |
Allgemeine Daten
| Gewicht | 2.6 kg |
| Produktabmessungen H/B/L [mm] | 142/163/84 mm |
| Konformität | low voltage directive (LVD) 2014/35/EU: EN/IEC 62109-1, 62109-2, 62477-1, electromagnetic compliance (EMC) directive 2014/30/EU: EN/IEC 61000-3-3, 61000-6-2, 61000-6-4, 62040-2 |
Schutzart der Gehäuse IP30 | Betriebstemperaturbereich -20 bis 50 °C | Relative Luftfeuchtigkeit 95 % (nicht kondensierend) | Zwangsbelüftung ab 45 °C ± 5 °C | Kabellänge (Batterie/AC-Ausgang) 1,2 m / 1 m | Geräuschpegel < 45 dB (mit Belüftung) | Ungefähre Korrektur von Pnom -1,5 % / °C ab + 25 °C | Empfohlene Batteriekapazität > 5 x Pnom/Unom (empfohlener Wert in Ah)
Optionen
| Solarladeregler | Spannung max. 90 Vdc |
| Ladestrom max. 10 Adc | |
| Prinzip: Floating 3 stages (I/U/UO) | |
| Absorptionsspannung: 57.6 Vdc | |
| Schwebeladungsspannung: 54.4 Vdc | |
| Eingang für Fernsteuerung (RCM-01/-02/-03) | ✔ |
