infra, solarautarkes Hub
Infra ist unser neues Konzept für eine komplette Energieinfrastruktur für Ihre Anlage. Der Autarkie-Hub infra solar sichert die Energieversorgung eines Gebäudes, das integrierte next3-Rack zentralisiert das Management der solaren Erzeugung, des Speichers, des Netzes und der Verbraucher. Sie können Ihr eigenes infra-Konzept erstellen, das Ihren spezifischen Projektanforderungen entspricht.
Die Kombination von Next- und Rack-World eröffnet ein breites Spektrum an zuverlässigen und unabhängigen Energiemöglichkeiten. Tauchen Sie ein in das infra-Konzept und entdecken Sie alle Möglichkeiten, die wir für Sie zusammengestellt haben.
Solar-Autarkie-Drehscheibe
Das dreiphasige Standardsystem mit 16 kW Leistung umfasst bis zu 24 kW Solarenergie und 30 kWh Speicher, um die Energie einer Anlage mit einer durchschnittlichen jährlichen Rate von 85 % Energieunabhängigkeit vom Netz zu sichern. Die Gerätetopologie umfasst eine vollständige Backup-Fähigkeit, um bei Bedarf netzunabhängig zu arbeiten. Ohne zusätzliches Zubehör schaltet Ihr System automatisch in den netzunabhängigen Modus und versorgt die Verbraucher weiter, ohne dass die Nutzer dies bemerken.
next + rack, das ultimative Duo
Kombinieren Sie bis zu 3 next3 parallel, wenn mehr Leistung benötigt wird, integrieren Sie Ihre Rack-Batterien und Ihren elektrischen Bypass für eine Plug-and-Play-Lösung. Haben Sie spezielle Projektanforderungen, prüfen Sie den Outdoor-Schrank und nutzen Sie die Vorteile der Flexibilität des Racks.
next3 rack, das Herzstück des Systems
Der next3 ist der zentrale Knotenpunkt, der die Energie intelligent von den Quellen zu den Verbrauchern verteilt und so Ihre Autarkierate maximiert, ohne dass Sie einen externen Zähler oder Zubehör benötigen.
hergestellt, montiert und geprüft
In unserem Werk in Sion stellen wir das next3-Regal her. Wir montieren den Schrank und installieren das next3-Rack, die Batterien und das Zubehör entsprechend den ausgewählten Artikeln. Die Techniker von Studer verkabeln alle Elemente und der komplette Infrarotschrank wird vor dem Versand getestet. Der Versand kann mit dem zusammengebauten Infrarotschrank als Plug-and-Play oder in separaten Teilen zur Erleichterung des Transports und fertig zur Installation und zum Betrieb organisiert werden.
Optionen & Zubehör
Batterieträger
1 bis 6 5-kWh-Batterieeinheiten (mindestens 3 Einheiten empfohlen)
nx bypass rack
optionales Rack 80A Bypass
infra outdoor
für besondere Bedingungen
Infra-Batterie
1 bis 10 zusätzliche 5-kWh-Batterieeinheiten
Technische Daten
infra nx3
System
| Dauerleistung @25°C | 15000 VA |
| Leistung 30 min. @25°C | 16000 VA |
| Leistung 5 Sek. 25°C mit PV / weschelrichter / 1-Phase | 30000 / 24000 / 10000 VA |
| Nominalspannung der Batterie | 48 Vdc (36 – 68 Vdc) |
| Maximaler Ladestrom / Leistung* | 300 Adc / 15000 W |
Cos φ 0.1-1 | Klirrfaktor < 1 % | Ladecharakteristik* 6 Stufen: Bulk, Absorption, Schwebeladung, Equalisierung, reduzierte Schwebeladung, periodische Absorption | Temperatur Kompensation* mit nx tempsensor (inbegriffen)
AC-Quelle (Netz oder Stromaggregat)
| Maximaler Nennstrom | 3 x 80 Aac |
| Betriebsspannungsbereich, Phase zum Neutralleiter | 176 – 288 Vac |
| Nennspannung – Phase zum Neutralleiter / Phase zum Phaseleiter* | 220 – 230 – 240 / 380 – 400 – 415 Vac |
| Nennfrequenz* | 50 / 60 Hz |
Überspannungskategorie (OVC) III | Netzkonformität* EU-Kommissionsverordnung 2016/631 (NC RfG), EN 50549-1:2019, VDE-AR-N 4105:2018, IEC 62116, IEC 61727
Solar PV
| Anzahl der EingängeMPPT | 2 |
| Max PV-Strom pro PV-Eingang | 27 Adc |
| Max Spannung des PV-Generators | 900 Vdc |
| Anlaufspannung / Abschaltspannung | 200 / 100 Vdc |
| Max. produzierte PV-Leistung (elektronische Einschränkung) | 2 x 8000 W |
| Max. Leistung des PV-Generators (@STC) | 2 x 12000 W |
Max. Effizienz von Solar zu Netz / EU / CEC 97 / 92 / 93% | MPP- Wirkungsgrad statisch / dynamisch > 99 / 99% | Max. Effizienz von Solar zu Batterie 95 %
AC flex (*2. steueubare AC-Eingang oder Ausgang)
| Maximaler Nennstrom | 3 x 80 Aac |
Batterie (1 bis 6 Module, mindestens 3 Module empfohlen)
| Hersteller, Modell | Weco, 5k3-xp Gestell LV |
| Kapazität der Module | 5,3 kWh |
| Nennspannung eines einzelnen Moduls | 51,2 Vdc |
| Nutzbare Kapazität | 100 Ah |
| Dimension | 550x430x155 mm |
| Gewicht | 57,3 kg |
Batteriekapazität 3 Einheiten 15,9 kWh, 4 Einheiten 21,2 kWh, 5 Einheiten 26,5 kWh, 6 Einheiten 31,8 kWh
Allgemeine Daten
| Produktabmessungen H/B/L und Gewicht | 1990±30 / 605 / 1050 mm 816 kg (mit 6 Batterieeinheiten) |
| Eigenverbrauch OFF / Standby / ON | 6 / 7 / 41 W (+5 W mit nx interface) |
| Multifunction I/O Kontakte | 2 x Input, 2 x Output, je 16 A Nennleistung |

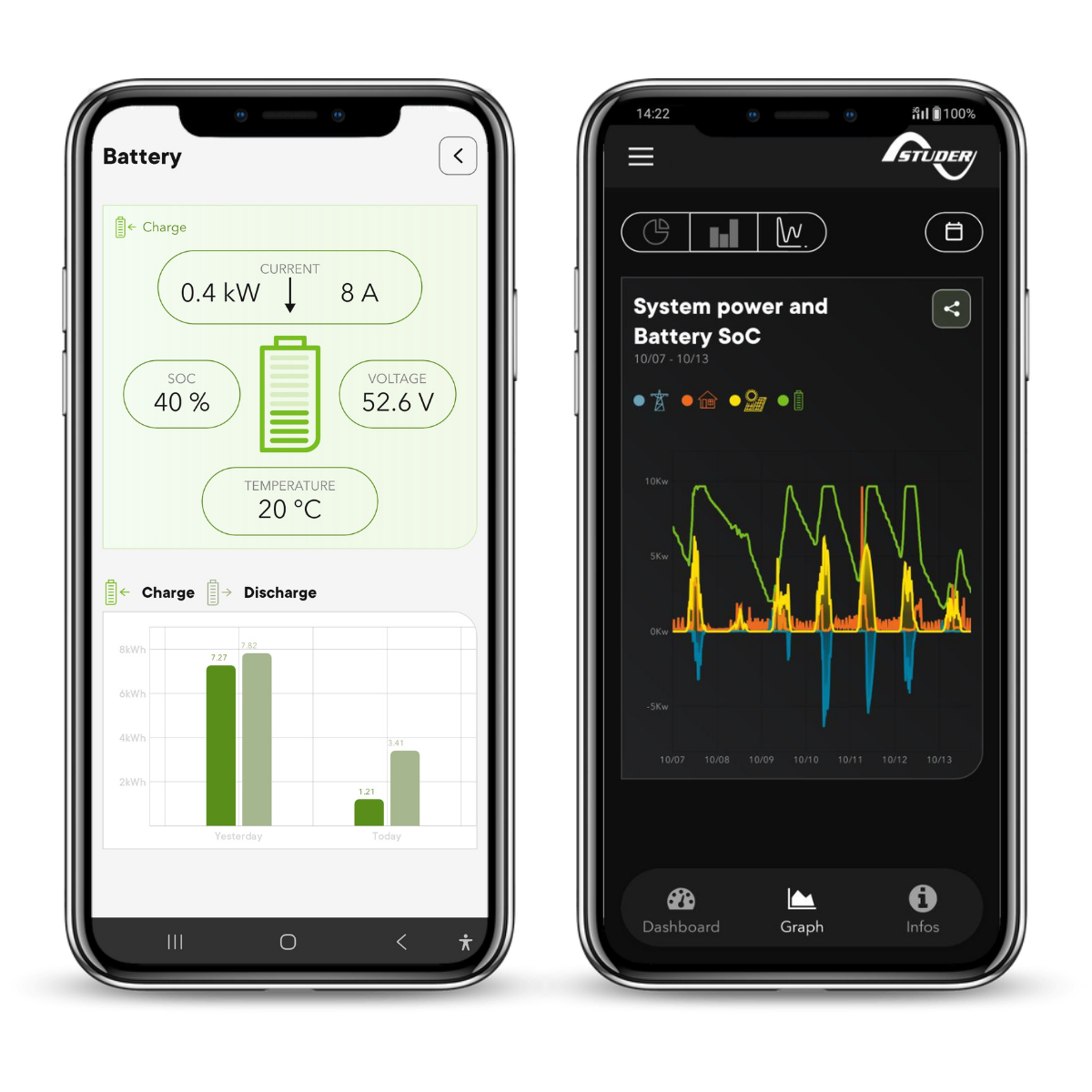

| Interfaces | nx interface, datalogger USB 1-min resolution, 1 x RS485i, 1 x CANi, 1 x LAN, 4 x USB, nx wifidongle, studer portal + easy monitoring App |
| Sicherheits+Elektromagnetische Konformität (CE marking) | EU Low Voltage Directive (LVD) 2014/35/EU, EU Electromagnetic Compliance (EMC) 2014/30/EU |
| Schutz gegen Eindringen | IP54 |
| Temperaturkontrolle | Luftkühlung |
Betriebstemperaturbereich -20 bis 55°C | Relative Luftfeuchtigkeit 0 bis 100 % | Montageort Innenraum, nicht klimatisiert
alle Änderungen vorbehalten | *Einstellbare Werte
