Entdecken Sie die gesamte Palette der Studer-Leistungselektronikprodukte.

Hybrid-Wechselrichter

	next3	next3 19" rack
Produkttyp	All-in-One mit Solar-MPPT
Leistung 30 Min.	16 kVA
Dauerleistung	15 kVA
Leistung 5 Sek.	30 kVA
Abgegebene Phasen	Dreiphasig
Mehrgerätebetrieb	3 (48 kVA)
Spannung und Frequenz	230 V / 50 Hz
Batteriespannung	48 V
Batterietechnologie	Alle Technologien
Wechselrichter DC zu AC	•
Ladegerät AC zu DC	•
Solar DC zu DC	• 2 MPPT à 8 kW, 900 V
AC-Kopplung	•
DC-Kopplung mit unseren vario Solar-Ladegeräten	• mit dem xcom 485i-nx
Netzunabhängig	•
Netzgekoppelt	• kompatibel mit Netzvorschriften
Netzeinspeisung	•
Netzbildender Wechselrichter	•
Netzersatzbetrieb bei Stromausfall	• Volle Leistung
AC flex programmierbarer zweiter AC-Eingang/Ausgang	•
IP-Schutz	IP20
Kostenloses vollständiges Monitoring	Studer monitoring app / Webportal
Integrierte Kommunikationsschnittstelle (CAN/BMS/Internet/WLAN/WEB-Schnittstelle/Modbus usw.)	•
Konfigurationstyp	mit nx interface
Montageformat	Wandmontage	19"-Rack

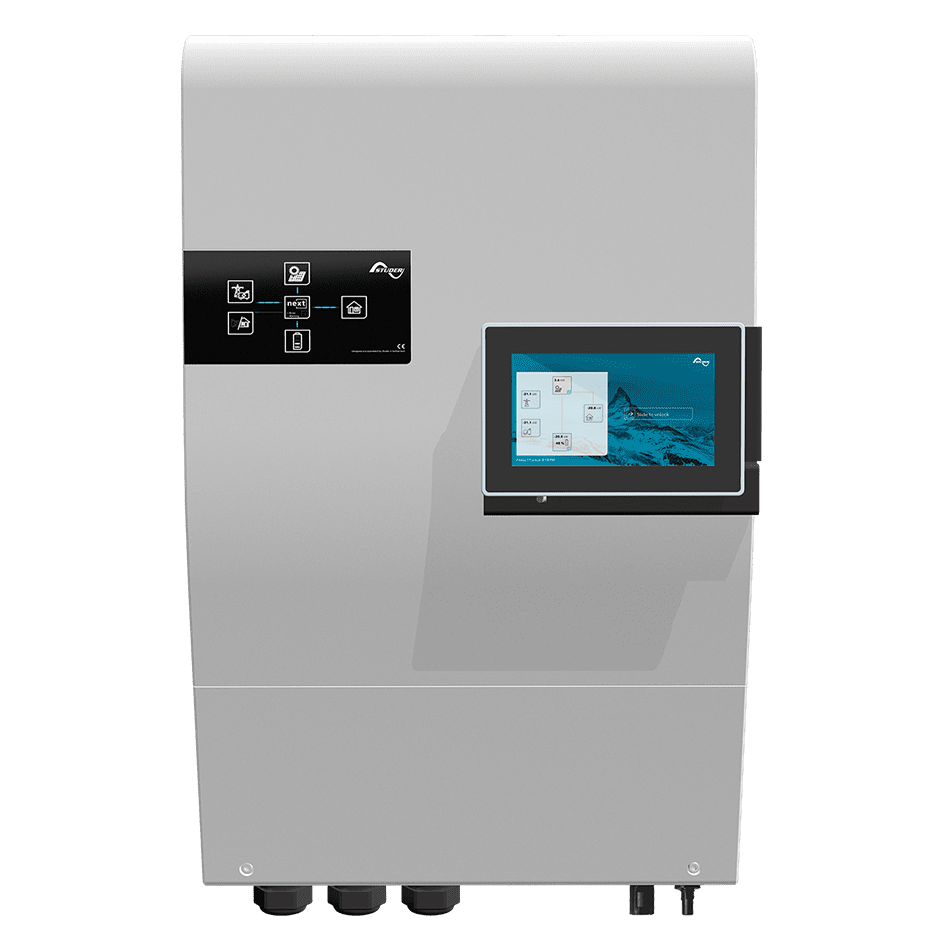

next3:

Dreiphasiger Wechselrichter-Ladegerät mit integriertem Solar-MPPT. 10 Jahre Garantie, funktioniert bei Stromausfällen, bewältigt das Dreifache der Nennleistung als Überlast und unterstützt On/Offgrid-Betrieb mit Energiequellen wie Solarenergie, Generatoren, Windenergie, Wasserkraft und dem öffentlichen Stromnetz.

Kompatibel mit allen 48-V-Batterietechnologien und skalierbar durch den Einsatz mehrerer Geräte für mehr Leistung (48 kVA). Jeder Parameter ist anpassbar.

Batteriewechselrichter

next1, xtender und aj-Serie

	next1	xts	xtm	xth	aj 275-400	aj 500-700	aj 1000-1300	aj 2100-2400
Produkttyp	Wechselrichter-Ladegerät	Wechselrichter-Ladegerät	Reiner Sinus-Wechselrichter
Leistung 30 Min**	6500VA	900 bis 1400VA	1500 bis 4000VA	3000 bis 8000VA	275 bis 400VA	500 bis 700VA	1000 bis 1300VA	2100 bis 2400VA
Leistung 5 Sek**	12kVA	2.3 bis 2.8kVa	3.4 bis 10.5kVa	7.5 bis 21kVa	450VA bis 1000VA	1000VA bis 1400VA	2200VA bis 2800VA	5000VA bis 5200VA
Abgegebene Phasen	Einphasig	Einphasig	Einphasig
Batteriespannung**	48 V	12/24/48 V	12/24/48 V	12/24 V
Batterietechnologie	Alle Technologien	Alle Technologien	Blei
Wechselrichter DC zu AC	•	•	•
Ladegerät AC zu DC	•	•	x
Solar DC zu DC	x	x	Option PWM
AC-Kopplung	•	•	x
DC-Kopplung mit unseren vario Solar-Ladegeräten	•	•	x
Mehrgerätebetrieb**	Parallel/Dreiphasig, bis zu 6 Geräte (39 kVA).	Parallel/Dreiphasig, bis zu 9 Geräte (72 kVA).	x
Spannung und Frequenz**	230 V / 50 Hz	230 V / 50 Hz oder 120 V / 60 Hz	230 V / 50 Hz, optional 120 V / 60 Hz
Netzunabhängig	•	•	•
Netzgekoppelt	•	•***	x
Netzeinspeisung	•	•***	x
Netzbildender Wechselrichter	•	•	x
Netzersatzbetrieb bei Stromausfall	• Volle Leistung	• Volle Leistung	x
AC flex programmierbarer zweiter AC-Eingang/Ausgang	•	x	x
IP-Schutz	IP65	IP54	IP20	IP20	IP20
Integrierte Kommunikationsschnittstelle (CAN/BMS/Internet/WLAN/WEB-Schnittstelle/Modbus usw.)	•	x (als Option mit externem Zubehör)	x
Konfigurationsschnittstelle	nx interface oder integriertes WLAN-Gateway	mit rcc02/03 Fernbedienung	x

next1:

Unser neuer grid-code-zertifizierter einphasiger Wechselrichter-Ladegerät mit 10 Jahren Garantie. Funktioniert auch bei Stromausfällen und unterstützt den On/Offgrid-Betrieb mit Energiequellen wie Solarenergie, Generatoren, Windenergie, Wasserkraft oder dem Stromnetz.

Integrierte Konnektivität: Zugangspunkt, WLAN und Ethernet, Webschnittstelle, CAN BMS, Modbus RTU/TCP, USB und mehr.

Kompatibel mit allen 48-V-Batterietechnologien, mehrere Geräte für mehr Leistung (39 kVA). Jeder Parameter ist anpassbar.

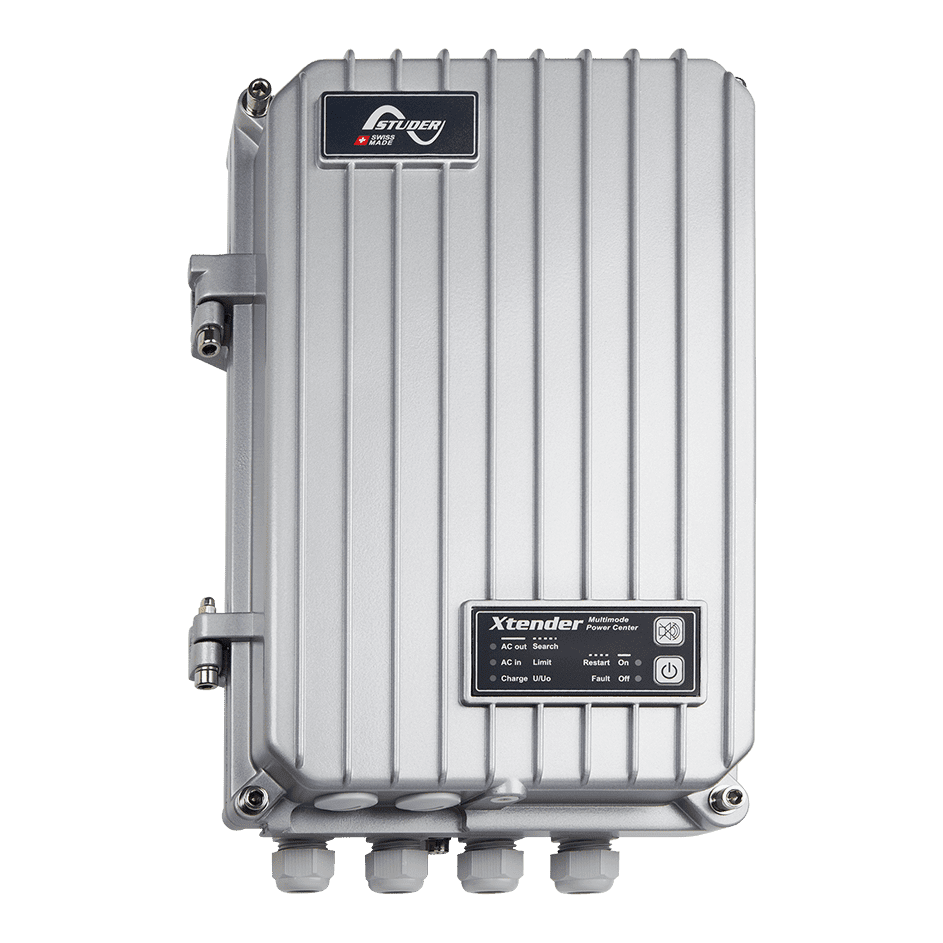

xtender-Serie:

Der xtender ist ein multifunktionaler Batterie-Wechselrichter und Ladegerät. Erstellen Sie Systeme, die alle Energiequellen in Inselanlagen, netzgebundenen und Hybridsystemen (Solarenergie, Generatoren, Windenergie, Wasserkraft, Stromnetz) verwalten.

Sie passen sich an alle Arten von Anwendungen an, mit Leistungen von 0,9 kVA bis zu mehr als 72 kVA in Mehrfachgeräten. Der Wechselrichter kann durch freie Anpassung aller Parameter an Ihre Bedürfnisse angepasst werden.

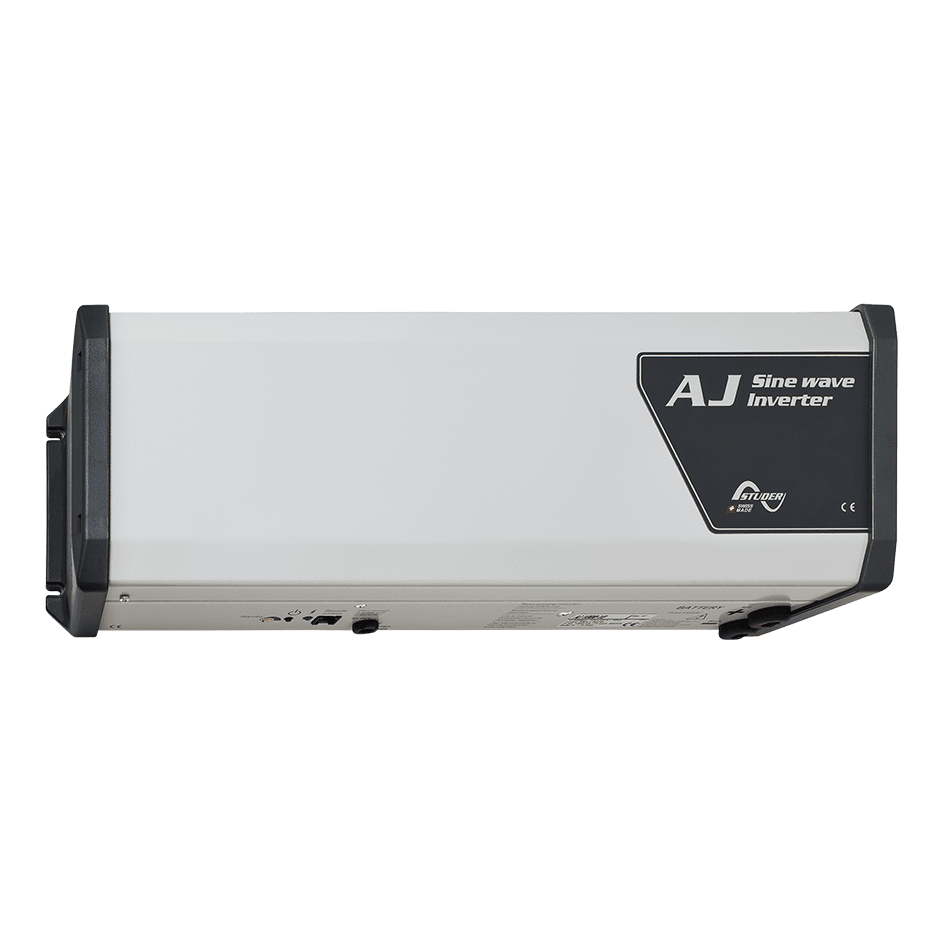

aj-Serie:

Die Wechselrichter der aj-Serie mit reiner Sinuswelle wandeln die Batteriespannung in hochwertigen 230/120 VAC für alle Geräte um.

Sie wurden für autarke Anwendungen entwickelt und bieten höchsten Komfort und Zuverlässigkeit. Hergestellt in der Schweiz und gebrauchsfertig geliefert, sind sie eine echte „Plug-and-Forget”-Lösung.

Solarladegeräte

	vt 40-145	vt 65-175	vt80-175	vs 70	vs 120
Art des Produkts	Niederspannungs-Solarladegeräte	Hochspannungs-Solarladegeräte
Max Leistung des PV-Generators**	625W bis 2500W	1000W bis 4000W	1250W bis 5000W	4200W	3500W bis 7000W
Max. PV Strom**	35A	60A	75A	13A	13 oder 26A
Max. Spannung des PV-Generators**	80 to 145Vdc	80 to 175Vdc	80 to 175Vdc	600Vdc	600 to 900Vdc
Batteriespannung**	12/24/48V	12/24/48V	12/24/48V	48V	48V
Batterietechnologie	Alle Technologien
Max. Batterieladestrom**	40A	65A	80A	70A	60 oder 120A
Solar DC zu DC	• MPPT
Kompatibel mit unseren Wechselrichter-Ladegeräten	Direkte Kommunikation mit xtender next mit xcom 485i-nx
Mehrgerätebetrieb mit xtender Wechselrichter-Ladegeräten	15 (bis zu 37,5 kW)	15 (bis zu 60kW)	15 (bis zu 75kW)	15 (bis zu 63kW)	15 (bis zu 105kW)
Mehrgerätebetrieb mit next Wechselrichter-Ladegeräten	5 (bis zu12.5kW)	5 (bis zu 20kW)	5 (bis zu 25kW)	5 (bis zu 21kW)	5 (bis zu 35kW)
Netzunabhängig	•
Netzgekoppelt	•
IP-Schutz	IP54	IP54	IP54	IP54	IP20

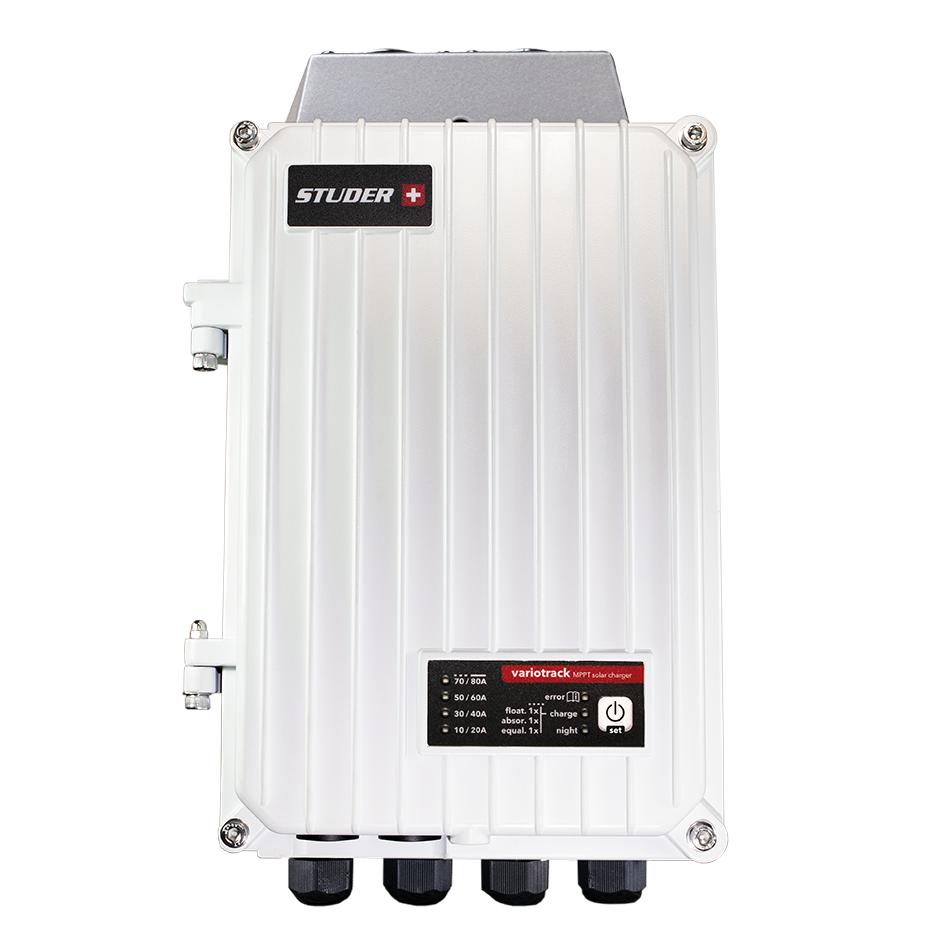

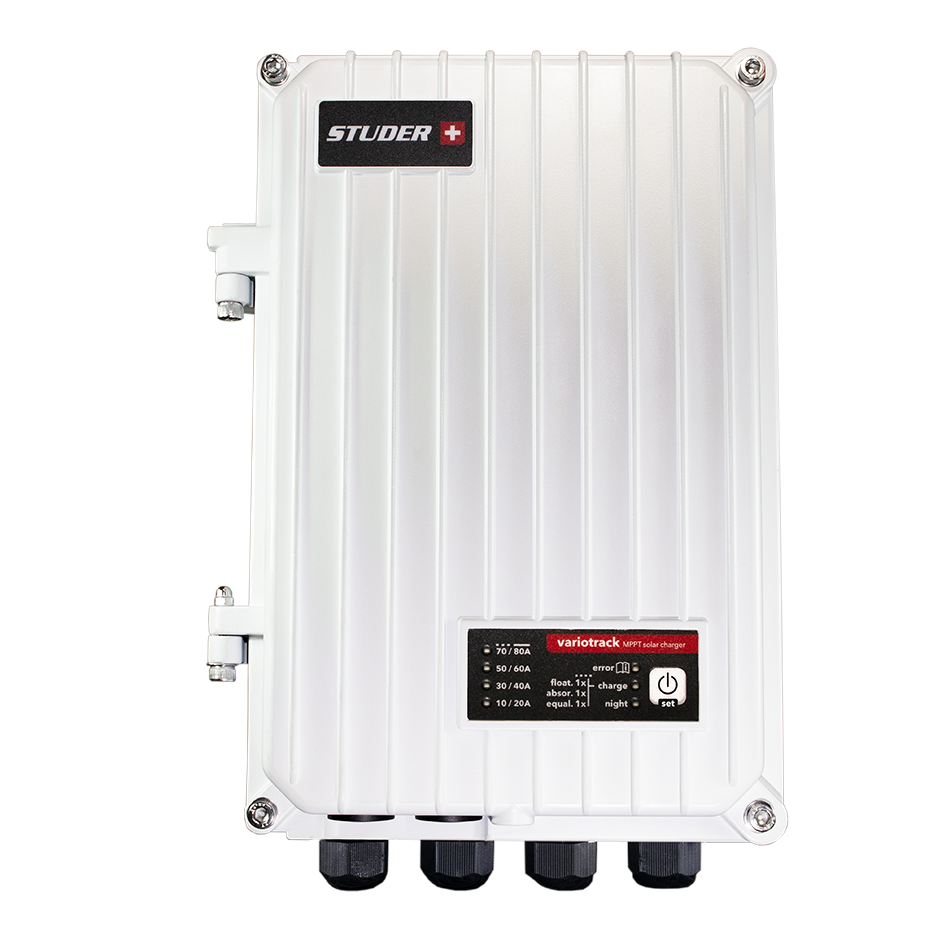

variotrack (vt)-Serie:

Der variotrack-Niederspannungs-Solarladeregler sorgen für eine optimale Energieausbeute aus Solarmodulen und ermöglichen ein zuverlässiges Laden für jedes 12-, 24- oder 48-V-Batteriesystem. Die Präzision des MPPT-Algorithmus, der hohe Spitzenwirkungsgrad und der geringe Eigenverbrauch gewährleisten eine optimale Nutzung der von den PV-Modulen erzeugten Energie.

Sie sind die ideale Begleiter für die Wechselrichter-Ladegeräte der Serien next und xtender.

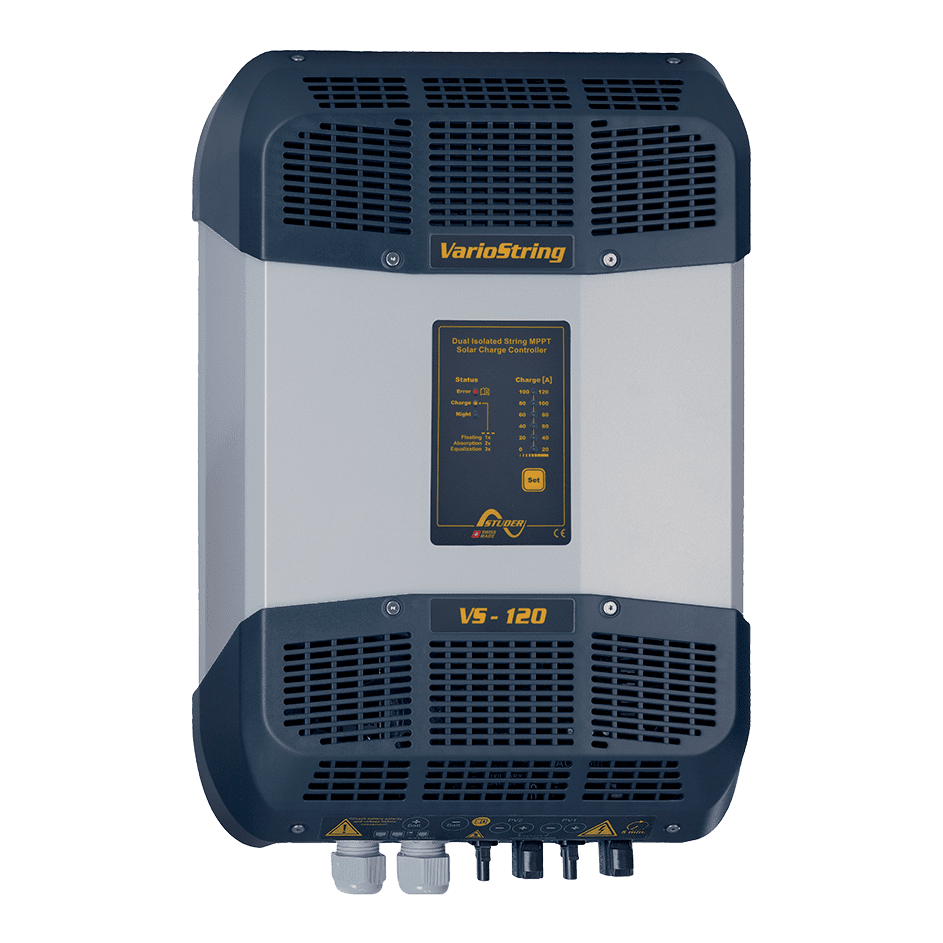

variostring (vs)-Serie

Die variostring-Hochspannungs-Solarladeregler sorgen für eine optimale Energieausbeute aus Solarmodulen und ermöglichen eine zuverlässige Ladung von 48-V-Batteriesystemen. Verwenden Sie PV-Strings mit bis zu 900 V für eine einfachere Installation und Verkabelung.
Die Präzision des MPPT-Algorithmus, der hohe Spitzenwirkungsgrad und der geringe Eigenverbrauch gewährleisten eine optimale Nutzung der von den PV-Modulen erzeugten Energie.

Sie sind die ideale Begleiter für die Wechselrichter-Ladegeräte der Serien next und xtender.

Integrierte ESS-Lösungen

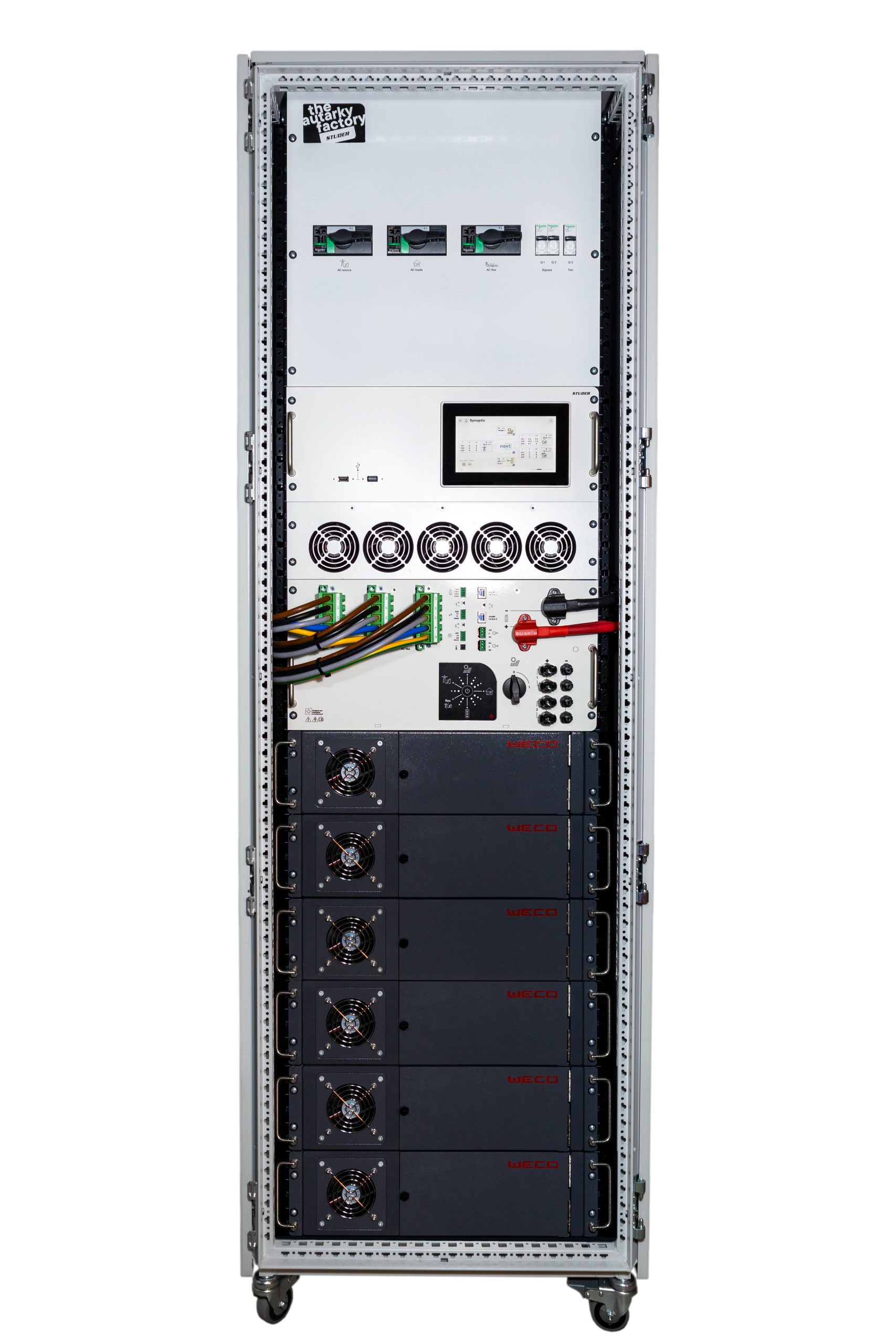

infra nx3:

Komplette Energieinfrastruktur für Ihre Anlage. Der infra Solar Autarky Hub sichert die Energieversorgung eines Gebäudes. Der integrierte next3 Hybrid-Wechselrichter zentralisiert die Verwaltung der solaren Erzeugung, des Speichers, des Stromnetzes und der Verbraucher.

Sie können Ihre eigene infra-Konzept entsprechend Ihren spezifischen Projektanforderungen auswählen (Anzahl der Batterien, Anzahl der next3-Geräte usw.) und unser Team baut den Schrank für Sie.

Hybrid-Wechselrichter

Batteriewechselrichter

Solarladegeräte

Integrierte ESS-Lösungen

Hybrid-Wechselrichter

Batteriewechselrichter

Solarladegeräte

Integrierte ESS-Lösungen

Hybrid-Wechselrichter

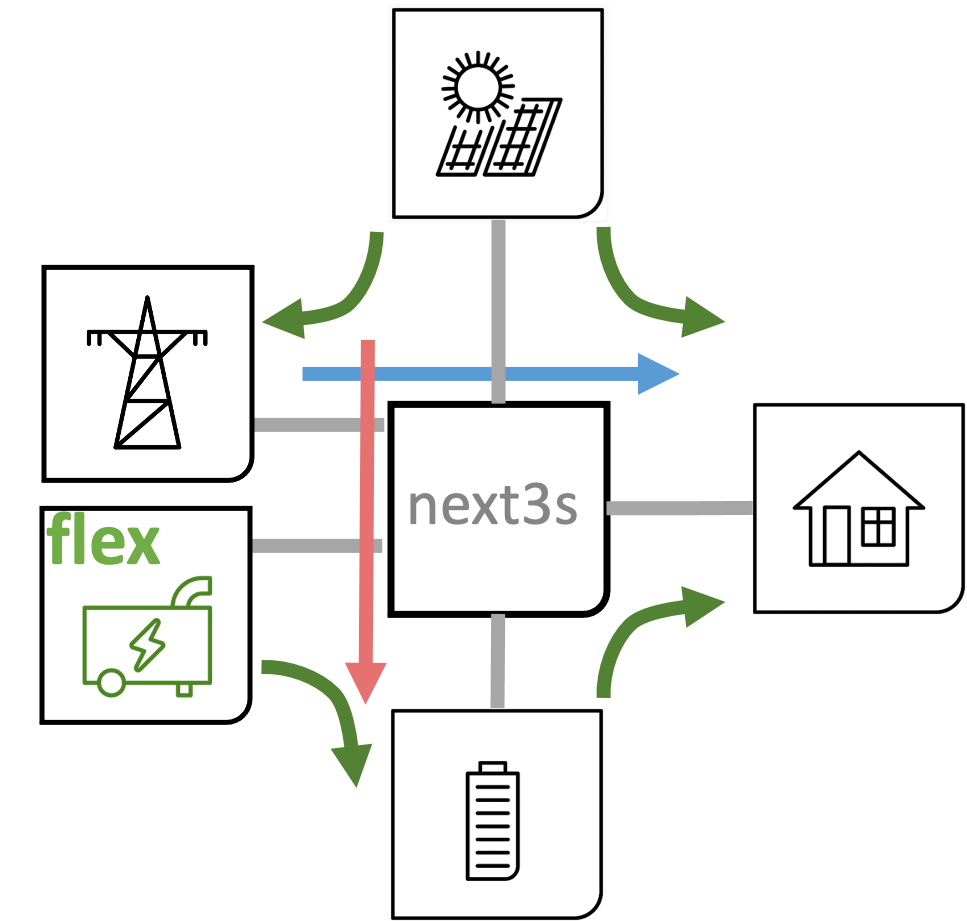

Schaltplan des next3

next3:

next3

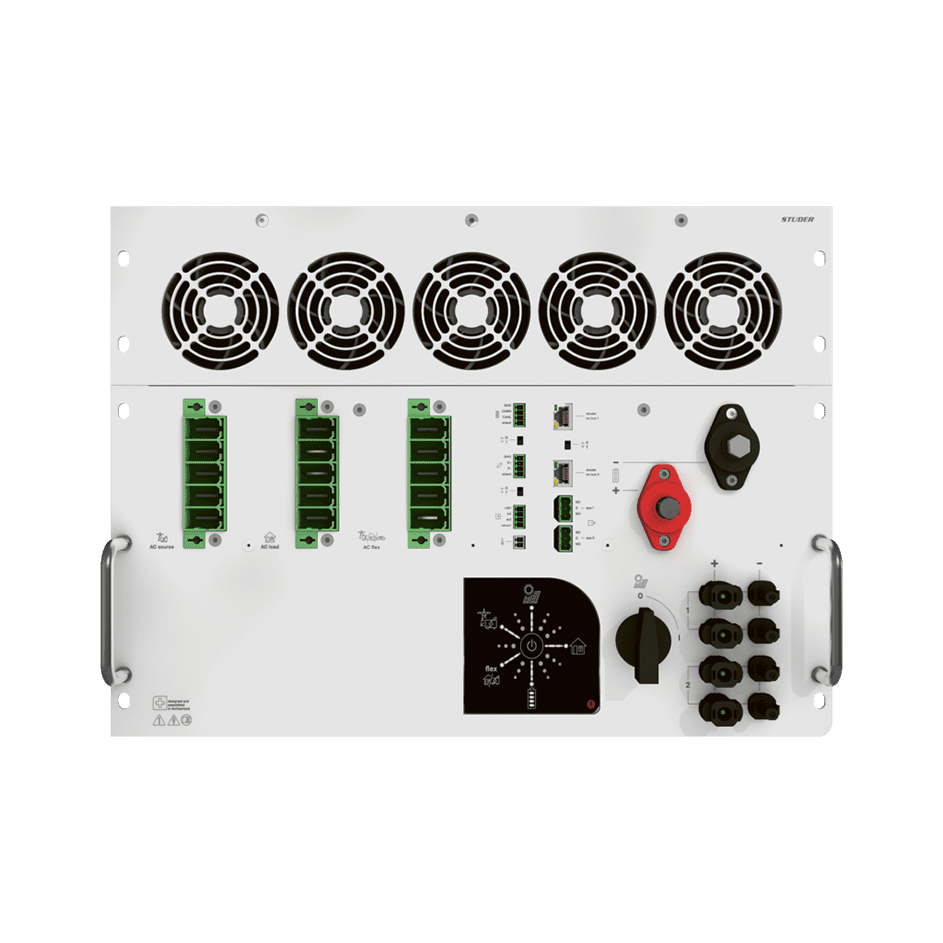

next3 rack

Batteriewechselrichter

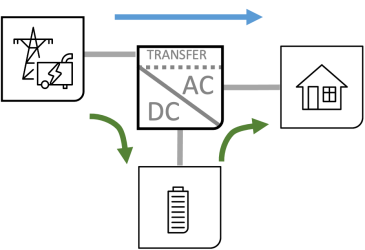

Schaltplan der next1

Schaltplan der xtender-serie

Schaltplan der aj-serie

next1:

xtender-Serie:

aj-Serie:

next1

xtender xts

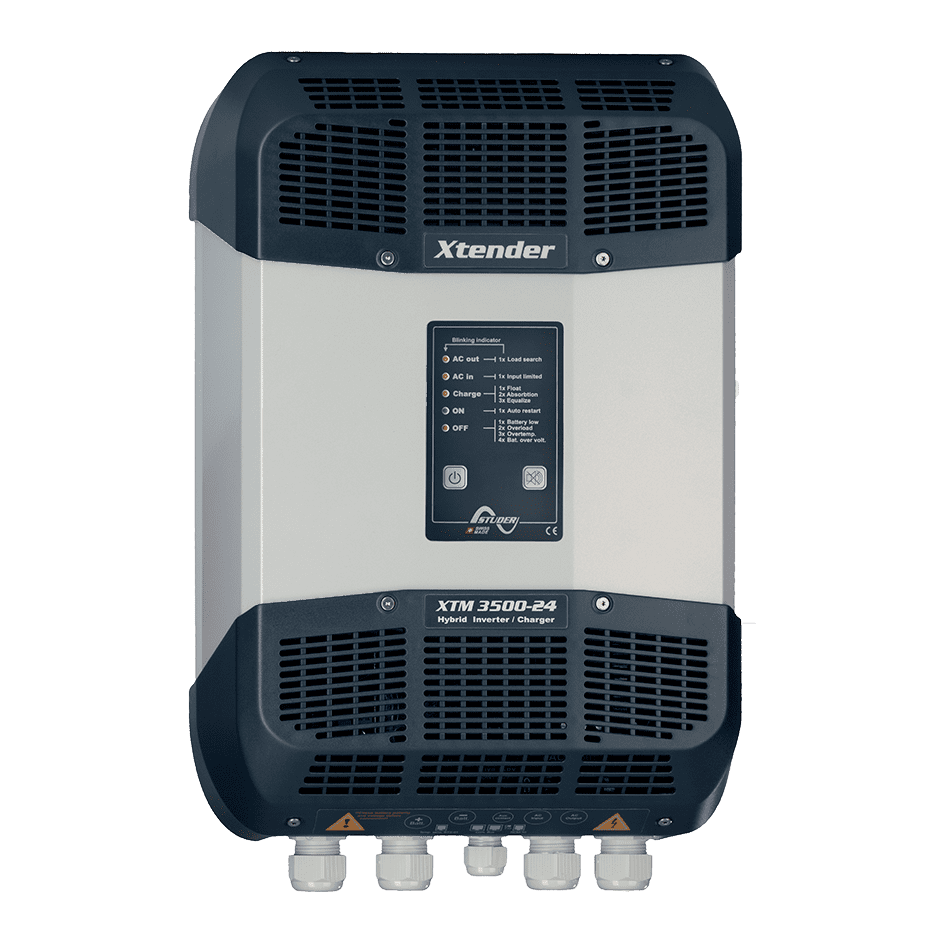

xtender xtm

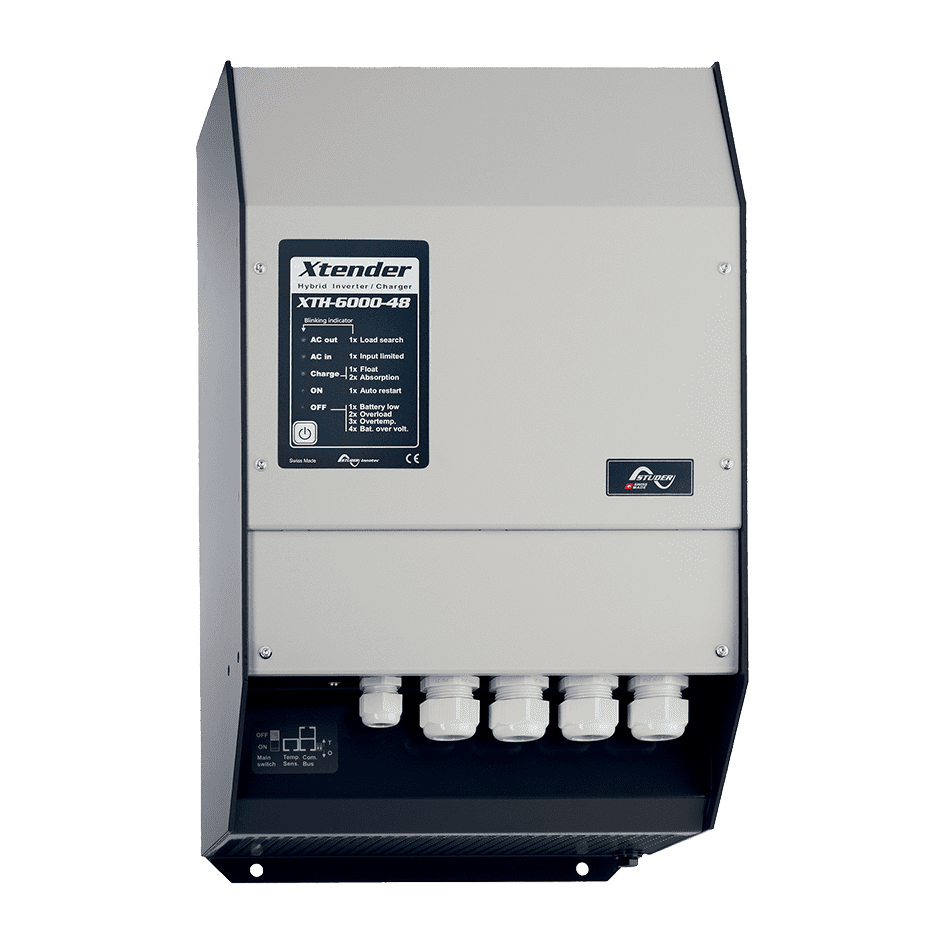

xtender xth

aj 275/400

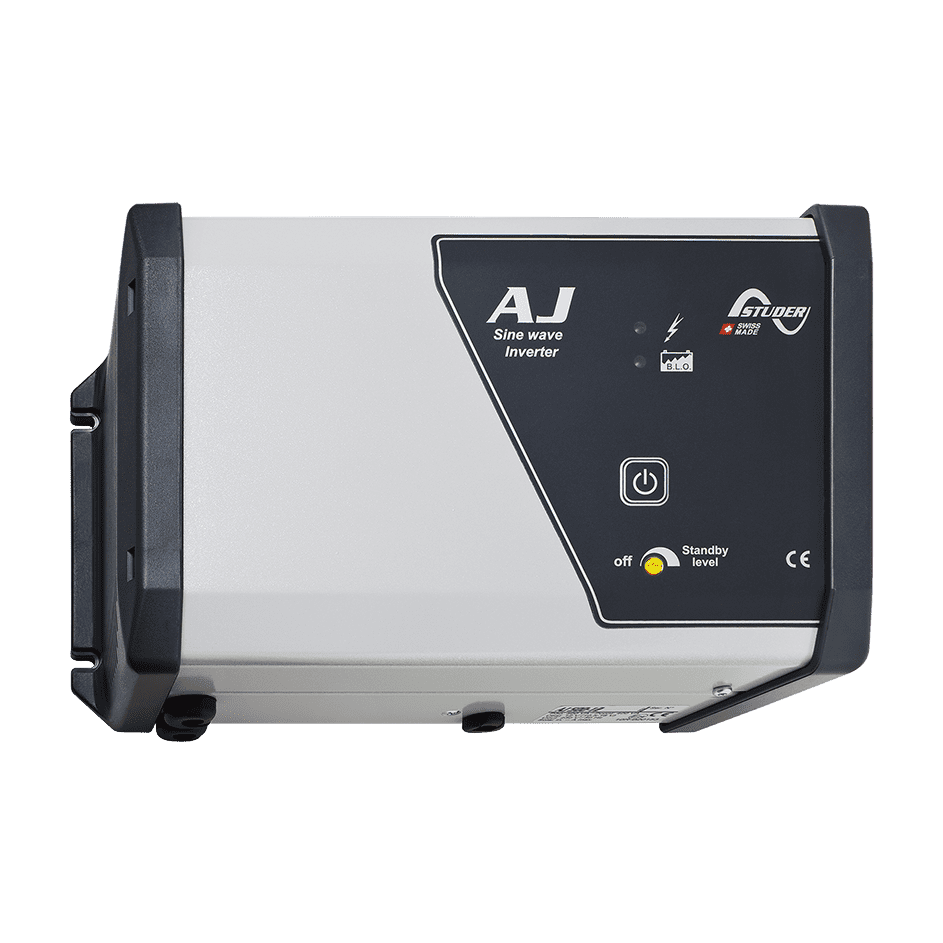

aj 500/700

aj 1000/1300

aj 2100/2400

Solarladegeräte

Schaltplan der vario Serie

variotrack (vt)-Serie:

variostring (vs)-Serie

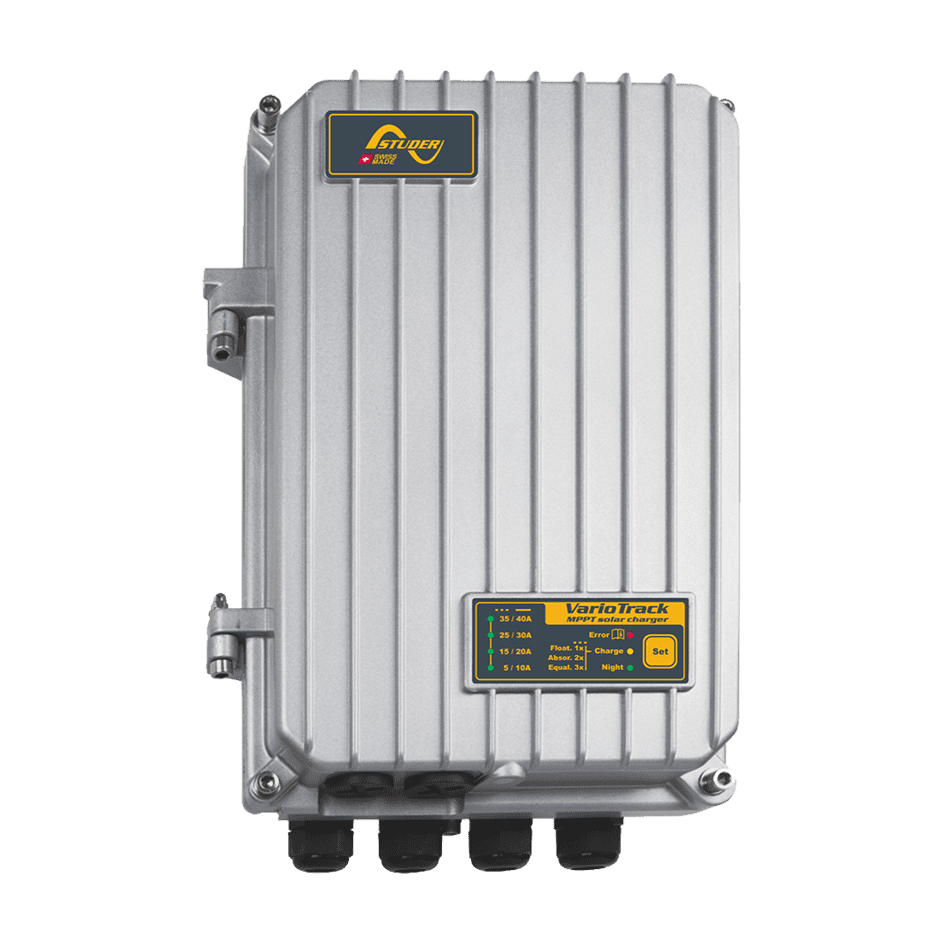

vt 40-145

vt 65-175

vt 80-175

vs 70

vs 120

Integrierte ESS-Lösungen

infra nx3:

infra nx3
