Batteriekompatibilität
Wählen Sie Ihre Produktreihe
Batteriekompatibilitätsliste für die next-Serie
Informationen zur Batteriekompatibilität mit dem next3 finden Sie unter folgendem Link: technext3.studer-innotec.com.
Die Batteriekompatibilität für den next1 entspricht der des next3.
Kompatibilitätsliste für Lithium-Batterien der Serien xtender und vario
empfohlen:
Die folgenden Batterien wurden getestet und werden offiziell unterstützt.
Kompatibilität mit Lithium-Batterien
Studer-Geräte sind mit allen Batterietypen kompatibel, einschließlich Lithium-Batterien. Bei Lithium-Batterien spielt die Kommunikation eine wichtige Rolle, da sie sich von anderen Batterien durch ein integriertes Batteriemanagementsystem (BMS) unterscheiden.
Es gibt zwei Haupttypen von Lithium-Batterien: mit und ohne Kommunikation. Die meisten Lithium-Batterien erfordern eine Kommunikation zwischen ihrem BMS und dem Rest des Systems, um eine optimale Verwaltung der Batterie (Sicherheit und Lebensdauer) zu gewährleisten. Jede Batterie verwendet ihr eigenes spezifisches Protokoll für die Kommunikation.

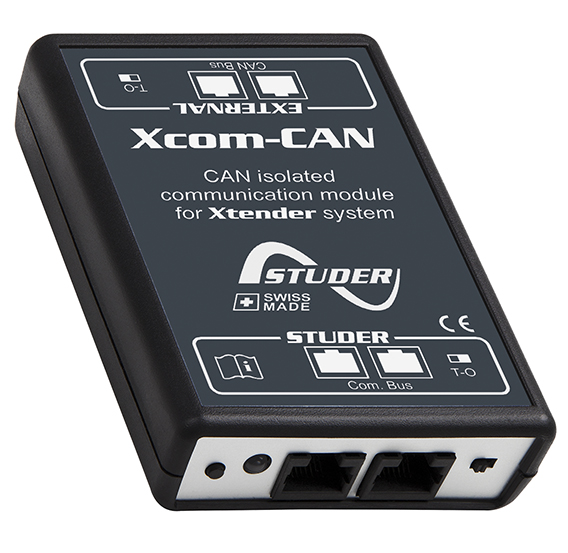

Für eine effektive Kommunikation mit Lithium-Batterien hat Studer das xcom CAN entwickelt, das eine Brücke zwischen dem BMS und dem Studer-Bus schlägt. Das xcom CAN verfügt über mehrere Protokolle für das Lithium-Batteriemanagement, wodurch Studer-Produkte mit vielen Lithium-Batterien kompatibel sind.
Wenn das BMS an einen xcom CAN angeschlossen ist, übernimmt es die Kontrolle über das Batteriemanagement. Der xcom CAN steuert und passt die Konfiguration des Studer-Geräts entsprechend den vom BMS empfangenen Informationen an.
Zur Konfiguration eines xtender-Systems mit Lithium-Batterien müssen nur zwei Parameter eingestellt werden: SOC für Backup {6062} und SOC für Netzspeisung {6063}.
Ausführlichere technische Informationen finden Sie im xcom CAN-Handbuch im Download-Bereich unter der Überschrift „Zubehör-Bedienungsanleitungen“.

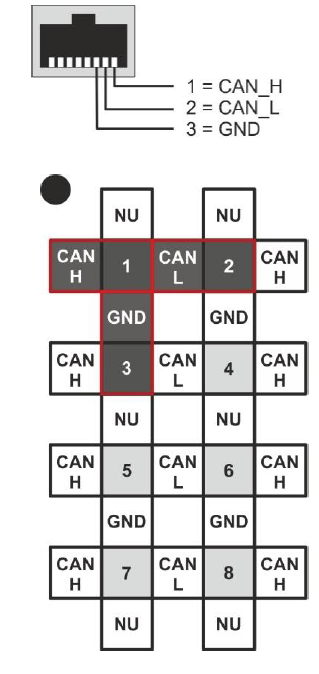

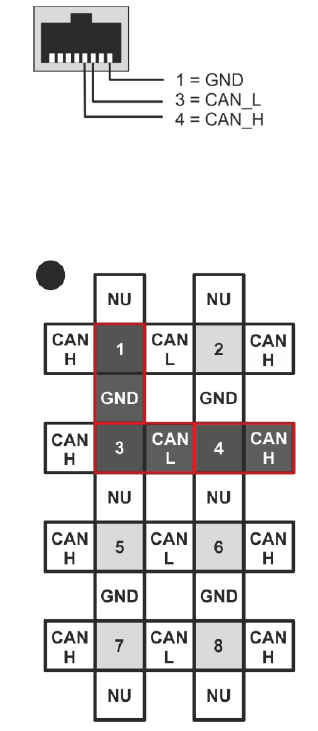

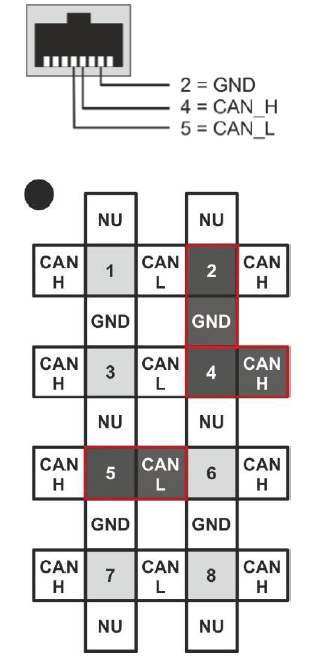

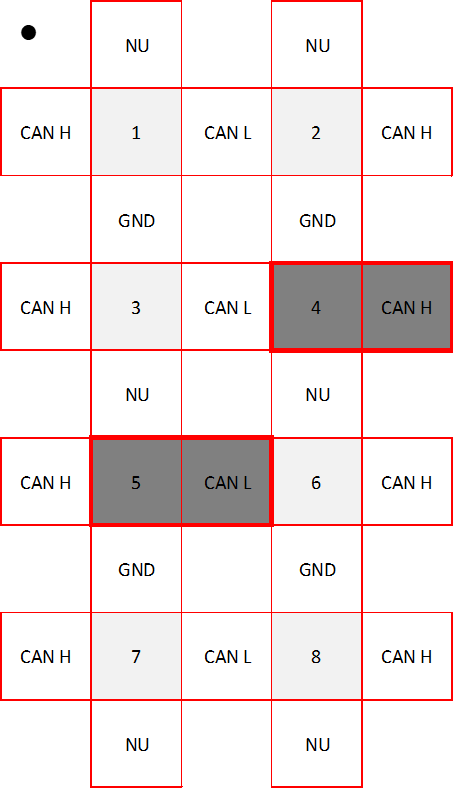

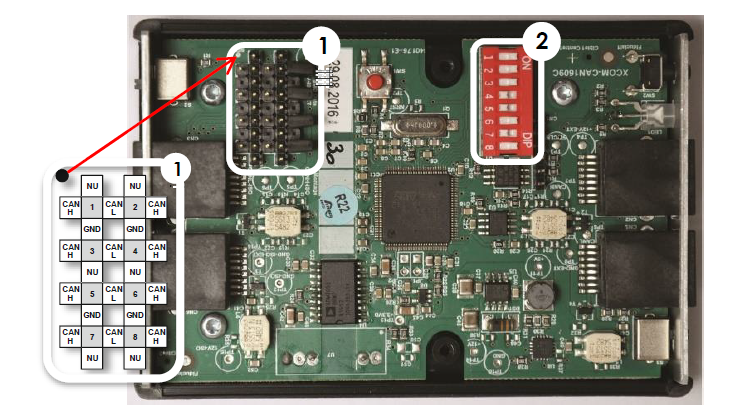

(1) Jumper-Anordnung für RJ-45 (Drittanbieter-Seite) Pinbelegung.

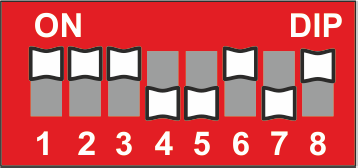

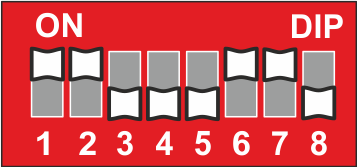

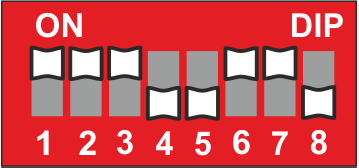

(2) DIP-Schalter zur Auswahl des Protokolls/Batteriemodells (Schalter 1 bis 5) und der Busgeschwindigkeit (Schalter 6 bis 8), sofern dies vom Protokoll vorgeschrieben ist.
Empfohlene Lithium-Batterien:

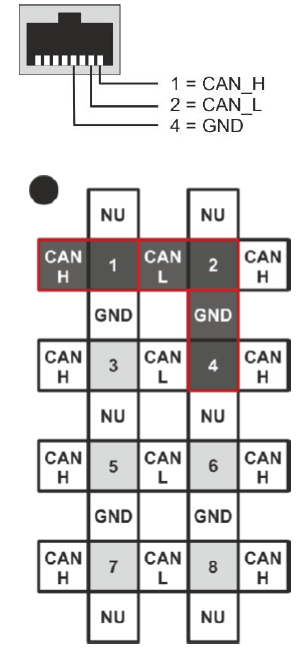

Die Modelle 4K4 – Pro / 5K3 – LV Dual Voltage, XP und Rack-Versionen mit 48 V Gleichstrom der italienischen Marke mit LiFePO4-Technologie sind mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 5 bis 100 kWh moduliert werden.

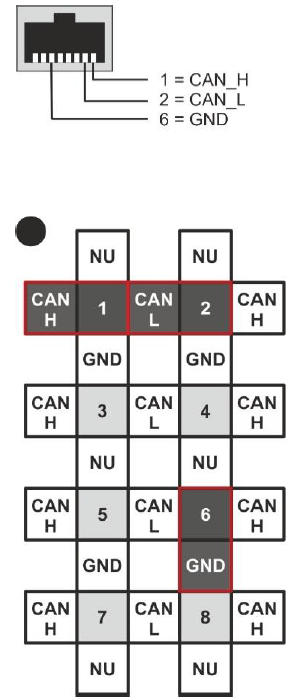

Konfiguration von xcom CAN wie folgt:
Das Modell SYMPO mit 48 V Gleichstrom der chinesischen Marke mit LiFePO4-Technologie ist mit der Produktreihe xtender kompatibel.
Konfiguration von xcom CAN wie folgt:

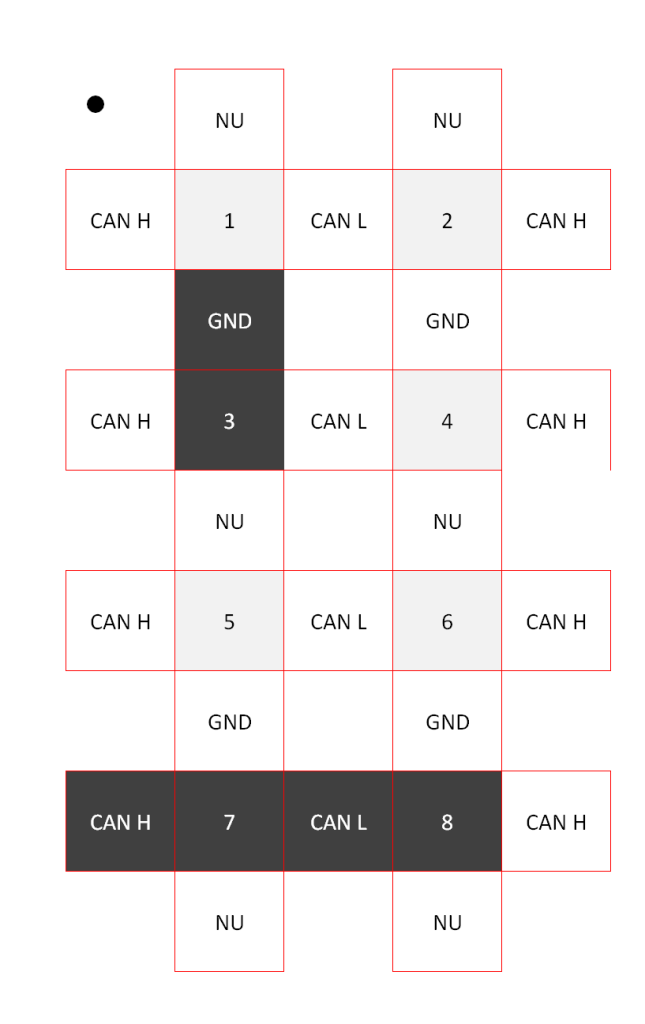

Die Modelle Premium LVL/ LVS, B-Box Pro 2.5 – 10.0, B-Box Pro 13.8 und LV Flex mit 48 V Gleichstrom der chinesischen Marke mit LiFePO4-Technologie sind mit der Produktreihe Xtender kompatibel. Die Kapazität dieser Batterien kann von 2 bis 441 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:

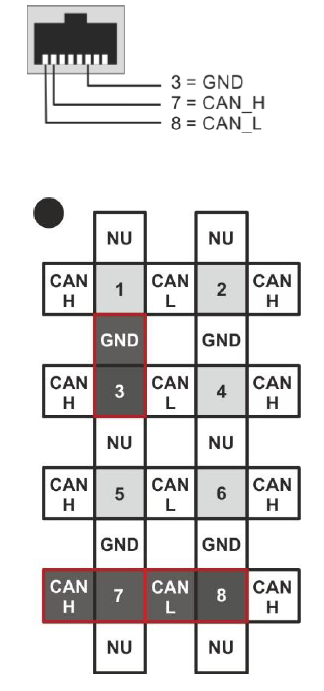

Bitte beachten Sie: Die angegebene Referenz muss durch das Handbuch der Batterie bestätigt werden. Für die GND-Referenz (Masse) wenden Sie sich bitte an den Hersteller der Batterie.
Das Modell eBick Pro 180 mit 48 V Gleichstrom der spanischen Marke mit LiFePO4-Technologie ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterie kann von bis zu 3 moduliert werden. MWh.
Konfiguration von xcom CAN wie folgt:
Das Modell eBick Ultra 100 mit 48 V Gleichstrom der spanischen Marke mit LiFePO4-Technologie ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterie kann von bis zu 3 moduliert werden. MWh.
Konfiguration von xcom CAN wie folgt:
Das Modell eBick Ultra 175

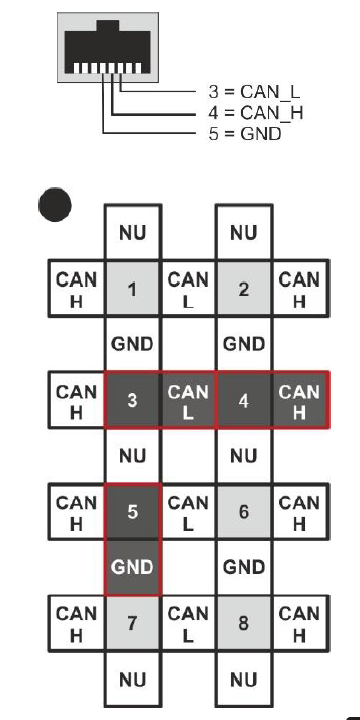

Die Modelle UP2500, US2000/C, US3000/C mit 24/48 V Gleichstrom der chinesischen Marke mit LiFePO4-Technologie sind mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 2,4 bis 140 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:

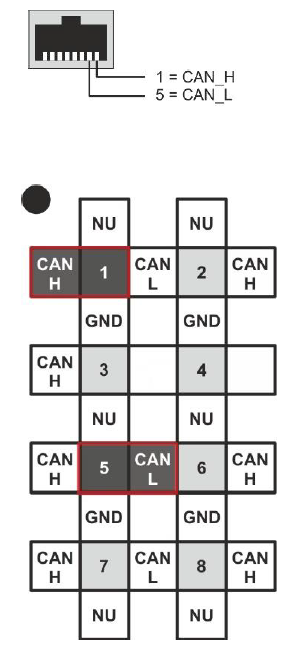

Bitte beachten Sie: Die angegebene Referenz muss durch das Handbuch der Batterie bestätigt werden. Für die GND-Referenz (Masse) wenden Sie sich bitte an den Hersteller der Batterie.
Das Modell Li.ON ESS & powerESS mit 48 V Gleichstrom der griechischen Marke mit LiFePO4-Technologie ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 5,12 bis 384 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Andere kompatible Lithium-Batterien:
Das Modell FXO-0XX-XXX-TCX mit 24/48 VDC der italienischen Marke mit LiFePO4/LiNMC-Technologie ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 5,4 bis 481 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Das Modell LiRack / LiTerminal mit 48 V Gleichstrom der deutschen Marke mit LiFeMnPO4-Technologie ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 5,6 bis 224 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:

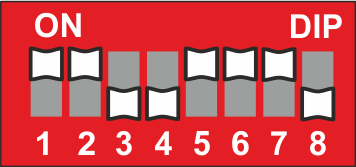

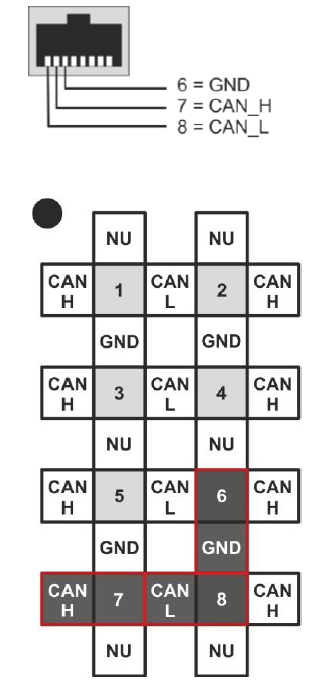

Das Modell BN 13-26-52 mit 12/24/48 Vdc der südafrikanischen Marke mit LiFeYPO4-Technologie ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 2 bis 65 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Die Modelle ESS 3.0 – ESS 9.0 – X mit 48 V Gleichstrom der deutschen Marke mit LiNMC/LiNCA-Technologie sind mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 3 bis 120 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Das Modell LFP-Batterie mit 24/48 V Gleichstrom der chinesischen Marke mit LiFePO4-Technologie ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 2,4 bis 153,6 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:

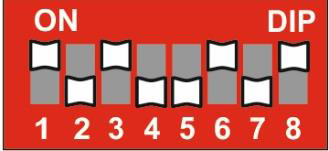

Das Modell Commeo 48V mit 48 V Gleichstrom der deutschen Marke mit LiNMC-Technologie ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 1,5 bis 36 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Das Modell RS-Box mit 48 V Gleichstrom der chinesischen Marke mit LiFePO4-Technologie ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 5,4 bis 481 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Die Modelle AES 44-24-2800, 42-48-6650, LITHIUM PRO der 24/48-VDC-Serie der kanadischen Marke mit LiFePO4-Technologie sind mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 2,8 bis 133 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Die Modelle B4850, B3, Powerbox mit 48 V Gleichstrom der deutschen Marke mit LiFePO4-Technologie sind mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 2,4 bis 96 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Die Modelle der Serien B100, R100, R200 und W100 mit 48 V Gleichstrom der italienischen Marke mit LiFePO4-Technologie sind mit der Produktreihe xtender kompatibel.
Konfiguration von xcom CAN wie folgt:
Das Modell eFlex 5.4 mit 48 V Gleichstrom der amerikanischen Marke mit LiFePO4-Technologie ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 5,4 bis 81 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Die Modellreihe Lite Range ist mit der Produktreihe xtender kompatibel.
Konfiguration von xcom CAN wie folgt:
Die Modellreihe Home Hub mit 48 V Gleichstrom der deutschen Marke mit LiFePO4-Technologie ist mit der Produktreihe von xtender kompatibel. Die Kapazität dieser Batterien kann von 2,5 bis 20 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Das Modell liCube modular, Serie lionic mit 48 Vdc der Schweizer Marke mit LiFePO4-Technologie ist mit der Produktreihe xtender kompatibel.
Konfiguration von xcom CAN wie folgt:
Das Modell Appollion Cube ist mit der Produktreihe xtender kompatibel.
Konfiguration von xcom CAN wie folgt:
Die Modellreihe RESU ist mit der xtender kompatibel.
Konfiguration von xcom CAN wie folgt:
Die Modelle RES 4.2/5.1 mit 48 V Gleichstrom der italienischen Marke mit LiMN-/LiFePO4-Technologie (jeweils) sind mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 4,2 bis 20,48 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Das Modell Omega Power der Marke New Caledonia mit LiFePO4-Technologie ist mit der Produktreihe xtender kompatibel.
Konfiguration von xcom CAN wie folgt:
Das Modell der Serie RESS 48V50 ist mit der Produktreihe xtender kompatibel.
Konfiguration von xcom CAN wie folgt:
Das Modell PowerRack mit 48 V Gleichstrom der französischen Marke mit LiFePO4-Technologie ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 2,56 bis 1280 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Das Modell E-BOX-48100R der chinesischen Marke mit LiFePO4-Technologie und 48 V Gleichstrom ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 2,4 bis 40 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Die Modelle SS4074/SS4037/SS202 sind mit der Produktreihe xtender kompatibel.
Konfiguration von xcom CAN wie folgt:
Die Modelle SOL-R16-2,5KWH und SOL-R16-5,0KWH der 48-VDC-Serie der australischen Marke mit LiFePO4-Technologie sind mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 2,5 bis 25 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Das Modell 12V SB12V160E-ZC/SB12V100-ZC NOMIA (ohne BCI) mit 12 VDC der niederländischen Marke ist mit der Produktreihe xtender kompatibel.

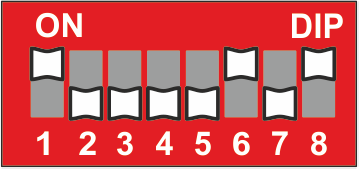

Konfiguration von xcom CAN wie folgt:
Das Modell 12V-24V-48V Multi-Batteriesystem mit BCI bei 12/24/48 Vdc der niederländischen Marke ist mit der Produktreihe xtender kompatibel.
Konfiguration von xcom CAN wie folgt:
Die Modelle SUPBLP51250 und SUPBLP512100 mit 48 V Gleichstrom der indonesischen Marke mit LiFePO4-Technologie sind mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 2,24 bis 144 kWh moduliert werden.

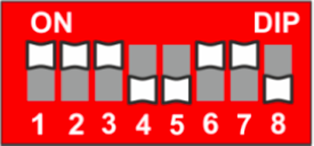

Konfiguration von xcom CAN wie folgt:
Die Modelle TS 25-50 mit 48 V Gleichstrom der deutschen Marke mit LiFePO4-Technologie sind mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 4,8 bis 307 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Die Modelle TE LS 48 2.4, TE US3000C und TEUS2000C mit 48 V Gleichstrom der spanischen Marke mit LiFePO4-Technologie sind mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 2,24 bis 144 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Das Modell Hexagon mit 48 V Gleichstrom der Schweizer Marke mit LiFePO4-Technologie ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 5 bis 200 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Das Modell Power Lite L051100-A der chinesischen Marke mit LiFePO4-Technologie und 48 V Gleichstrom ist mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 5,12 bis 81,92 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Die Modelle LiRack und Lirack Eco mit 48 V Gleichstrom der indischen Marke mit LiFePO4-Technologie sind mit der Produktreihe xtender kompatibel. Die Kapazität dieser Batterien kann von 3 bis 500 kWh moduliert werden.
Konfiguration von xcom CAN wie folgt:
Die Modelle ZLES5000R, ZLES5000W, ZLES5000HS und ZLES5000VS der chinesischen Marke mit LiFePO4-Technologie sind mit der Produktreihe xtender kompatibel.
Konfiguration von xcom CAN wie folgt:
Die Modellreihe Power Base Pro der chinesischen Marke mit LiFePO4-Technologie ist mit der Produktpalette von Xtender kompatibel.
Konfiguration von xcom CAN wie folgt:
BMS:
Das Modell HomeGrid BMS der tschechischen Marke mit Technologie ist mit der Produktreihe xtender kompatibel. Weitere Informationen finden Sie auf der Website des Herstellers.
Konfiguration von xcom CAN wie folgt:
Das BMS-Modell Q BMS 16S ist mit der Produktreihe xtender kompatibel. Weitere Informationen finden Sie auf deren Website.
Konfiguration von xcom CAN wie folgt:
Das BMS Orion Jr ist mit der Produktreihe von xtender kompatibel. Weitere Informationen finden Sie auf deren Website.
Konfiguration von xcom CAN wie folgt:
