infra con next3 rack de 19", sistema completo de almacenamiento de energía en un armario
integración profesional en racks de alta gama para una arquitectura energética limpia y todo en uno.
Integración en rack plug-and-play
Armario precableado y probado en fábrica para una instalación rápida.
Inversor rack integrado next3, baterías rack, bypass, ventilación y protecciones.
Probado según EN61439-1, EN61439-2, 2014/35/UE, CH – OMBT 734.26 Ed.2015
Autonomía energética total
La red es opcional, no obligatoria.
Una solución conectada a la red, capaz de funcionar al 100 % sin conexión a la red.
Capacidades completas de respaldo.
Potencia máxima para alimentar cualquier tipo de carga.
Cumple con los nuevos códigos de red.
Construimos tu concepto
Construimos su concepto modular con una o varias unidades next3 inversor-cargador de 16 kVA.
De una a seis baterías de 5 kWh en el mismo armario que el next3, o hasta diez baterías adicionales en un armario de baterías.
Elija si desea integrar un bypass, añadir un calentador para su uso en temperaturas frías y muchas otras opciones.
Aspecto profesional
Acabado profesional, gestión de cables oculta, protecciones internas e inversor-cargador ocultos. Todo está integrado en el armario para una instalación elegante con protección IP54.
Ideal para entornos profesionales y clientes exigentes.
Todo el equipo está alojado en un armario robusto con cerradura.
Estética minimalista, funcionalidad máxima.
Integración en rack plug-and-play
Armario precableado y probado en fábrica para una instalación rápida.
Inversor rack integrado next3, baterías rack, bypass, ventilación y protecciones.
Probado según EN61439-1, EN61439-2, 2014/35/UE, CH – OMBT 734.26 Ed.2015
Autonomía energética total
La red es opcional, no obligatoria.
Una solución conectada a la red, capaz de funcionar al 100 % sin conexión a la red.
Capacidades completas de respaldo.
Potencia máxima para alimentar cualquier tipo de carga.
Cumple con los nuevos códigos de red.
Construimos tu concepto
Construimos su concepto modular con una o varias unidades next3 inversor-cargador de 16 kVA.
De una a seis baterías de 5 kWh en el mismo armario que el next3, o hasta diez baterías adicionales en un armario de baterías.
Elija si desea integrar un bypass, añadir un calentador para su uso en temperaturas frías y muchas otras opciones.
Aspecto profesional
Acabado profesional, gestión de cables oculta, protecciones internas e inversor-cargador ocultos. Todo está integrado en el armario para una instalación elegante con protección IP54.
Ideal para entornos profesionales y clientes exigentes.
Todo el equipo está alojado en un armario robusto con cerradura.
Estética minimalista, funcionalidad máxima.
Diseñado para una amplia gama de usos
Flexibilidad de uso para sus aplicaciones
aplicación fuera de red y de respaldo
autarquía solar (autosuficiencia)
aplicación de mini redes
energía hidroeléctrica o eólica AC/DC
y más…
Ejemplo de configuración
El infra solar autarky hub asegura el suministro energético de un edificio; el inversor-cargador integrado next3 rack centraliza la gestión de la generación solar, el almacenamiento, la red y las cargas. Sumérjase en el concepto infra y descubra todas las opciones que podemos ensamblar para usted.
un inversor-cargador next3 rack de 16 kVA, bypass, tres baterías de 5 kWh (almacenamiento total de 15 kWh)

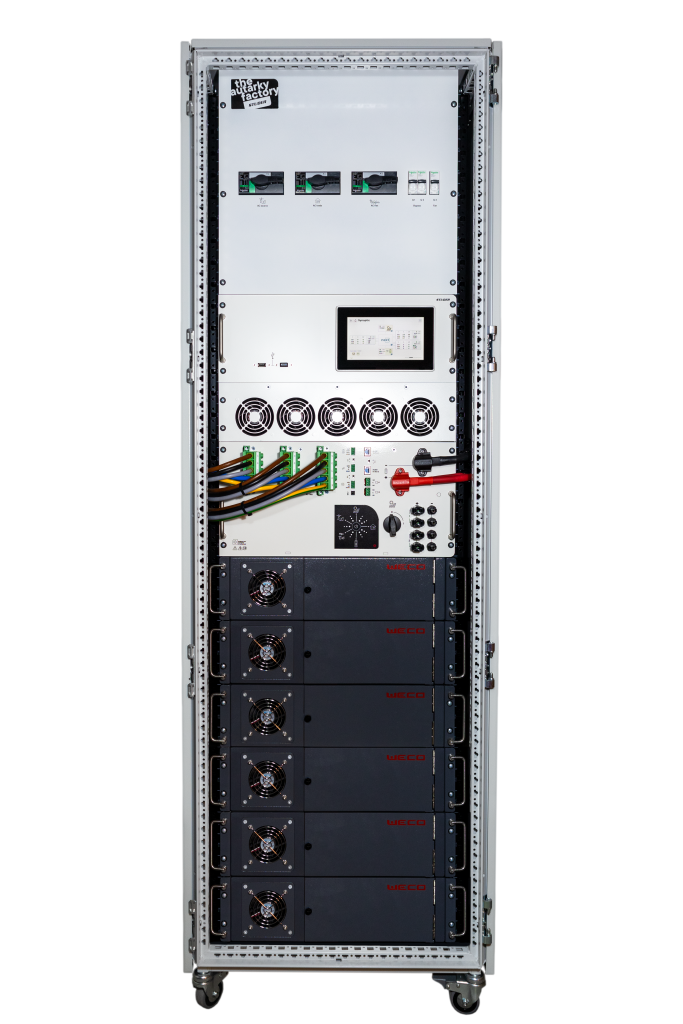

un inversor-cargador next3 rack de 16 kVA, bypass, hasta seis baterías de 5 kWh (almacenamiento total de 30 kWh)

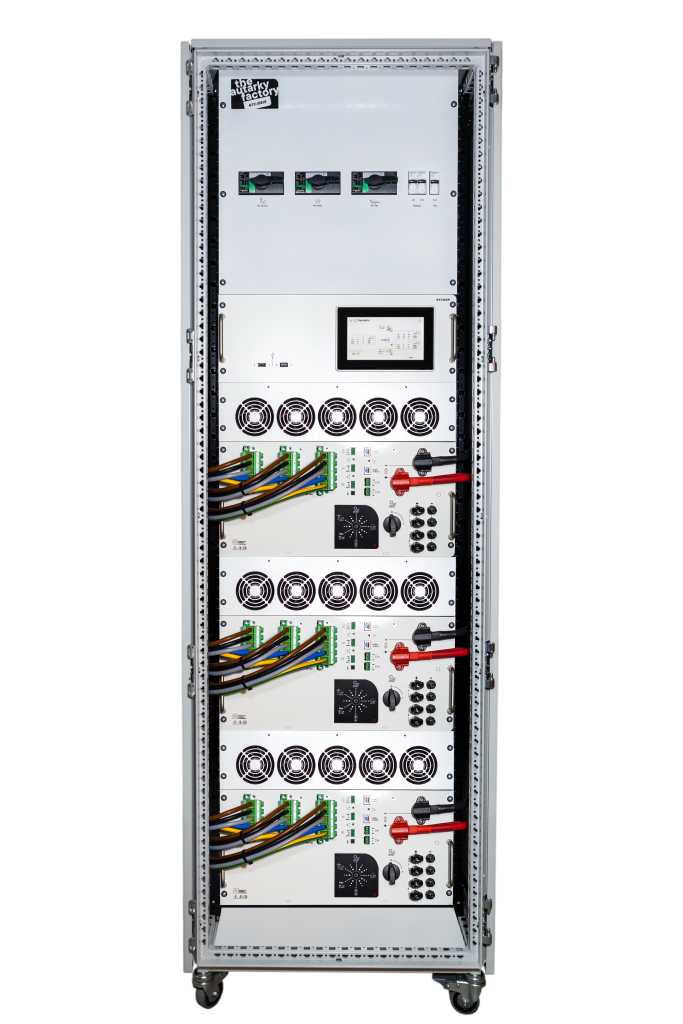

hasta tres inversores-cargadores next3 rack de 16 kVA (potencia total de 48 kVA) con bypass en un armario
las baterías deben añadirse en un segundo armario

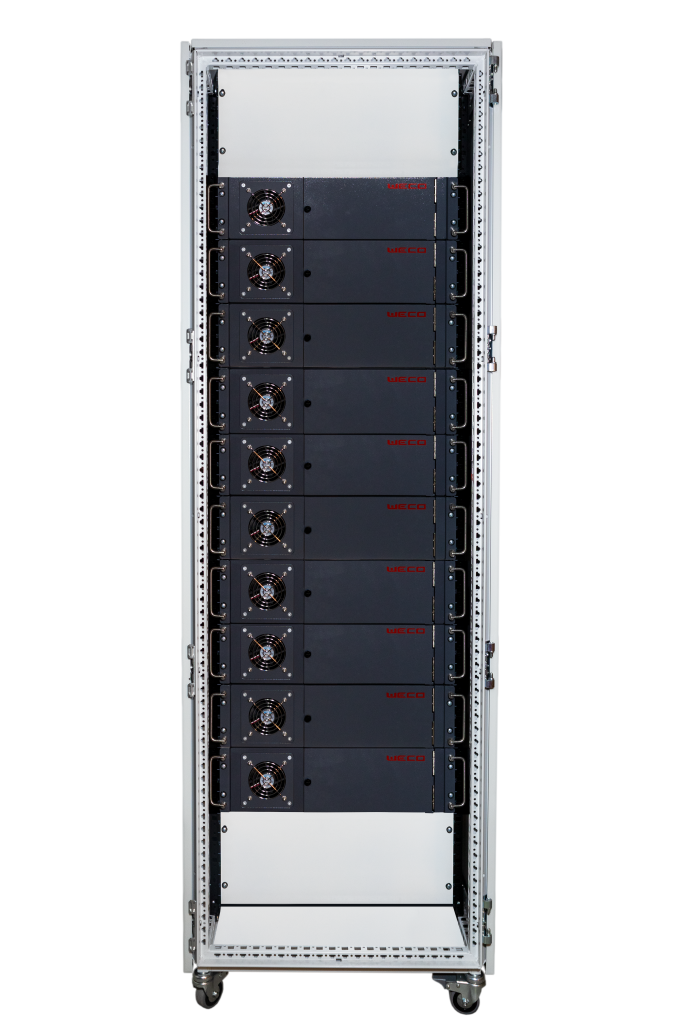

infra batería, hasta diez baterías (almacenamiento total de 50 kWh)

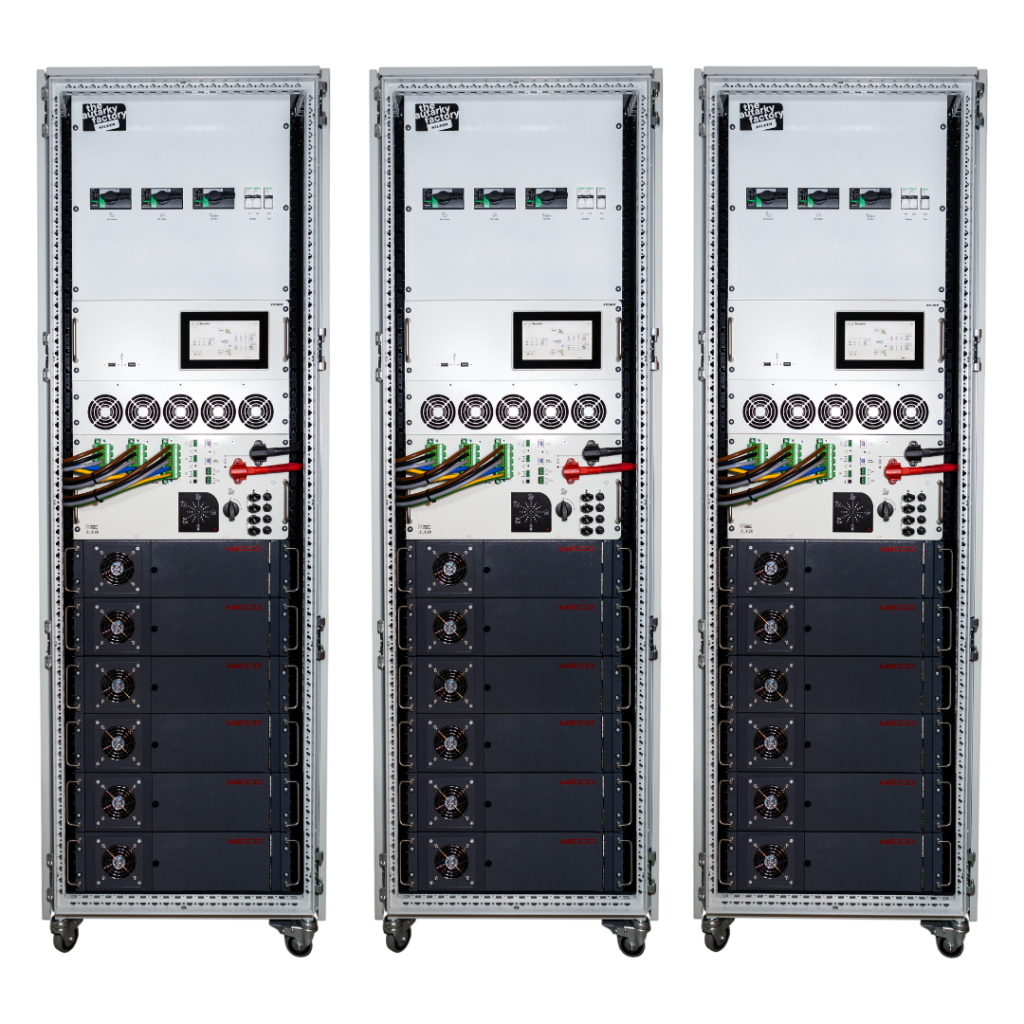

hasta tres inversores-cargadores next3 rack de 16 kVA (potencia total de 48 kVA) con bypass y baterías, cada uno en un armario.
hasta seis baterías de 5 kWh (almacenamiento total de 30 kWh) en cada armario
para obtener más información sobre la configuración, póngase en contacto con nuestro equipo de ventas
Más información sobre las funciones del inversor-cargador next3 rack integrado en el armario infra
El next3 rack es un todoterreno capaz de hacerlo todo: control total de la producción, el almacenamiento, la energía solar y la distribución de su energía eléctrica. Flexibilidad de múltiples unidades para sistemas más potentes de hasta 48 kVA. Gestión de múltiples grupos electrógenos, doble potencia de pico en redes aisladas, diferentes posibilidades de gestión de la energía, acoplamiento AC/DC, certificación con los principales códigos de red y mucho más…
Listo para instalarse en un armario rack en combinación con baterías rack y protecciones eléctricas para una solución profesional completa.
¿Qué opinan los clientes de la solución infra?
«Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.»
«Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.»
«Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.»
Lorem ipsum dolor
«Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.»
Lorem ipsum dolor
Swiss made
En nuestra fábrica de Sion, fabricamos el next3 19″ rack inversor-cargador. Ensamblamos el armario infra e instalamos el inversor-cargador, las baterías y los accesorios según las opciones seleccionadas. Los técnicos de Studer realizan el cableado de todos los elementos y el armario infra completo se prueba antes del envío.
Swiss made
Swiss made
En nuestra fábrica de Sion, fabricamos el next3 19″ rack inversor-cargador. Ensamblamos el armario infra e instalamos el inversor-cargador, las baterías y los accesorios según las opciones seleccionadas. Los técnicos de Studer realizan el cableado de todos los elementos y el armario infra completo se prueba antes del envío.
Una única interfaz de usuario centralizada
La next interface es la nueva puerta de acceso al ecosistema next, impulsado por nextOS, una plataforma inteligente e intuitiva para configurar, controlar y analizar su sistema, facilitando la vida tanto a los instaladores profesionales como a los usuarios finales.
Gracias a esta pantalla física, puede:
- Ver la producción solar, el consumo, el estado de carga de la batería y los flujos de energía en tiempo real
- Configurar fácilmente los modos de funcionamiento y los parámetros del inversor (autoconsumo, respaldo, inyección, etc.)
- Supervisar el sistema de forma remota mediante una interfaz web integrada y una aplicación de monitorización, todo ello sin suscripción.
Monitorización sencilla a través de la aplicación y del portal web
Diseñada para supervisar los datos de su sistema, la aplicación Studer monitoring app es perfecta para obtener información sobre su instalación de un solo vistazo.
Ofrecemos nuestras herramientas de monitorización de forma totalmente gratuita, tanto la aplicación Studer monitoring app para los usuarios finales como el Studer web portal para los instaladores, porque creemos que una monitorización fiable, profesional y completa debe ser un estándar, no una opción. Todos los datos se almacenan en servidores europeos.
Desbloquee el potencial de la integración con la domótica
I/O: mini domótica sin hardware adicional. Los contactos libres de potencial del next3 permiten arrancar determinados equipos según las condiciones definidas en la configuración del inversor, sin necesidad de un sistema de domótica externo.
Para sistemas más complejos, puede utilizar nuestro Modbus/API abierto «open studer» para integrar completamente los dispositivos next3 en arquitecturas de sistemas complejas y personalizadas.
Opciones y accesorios
nx bypass
opcional rack bypass de 80A
batteries
de 1 a 6 baterías de 5 kWh en una sola infra (mínimo 3 unidades recomendadas)
infra battery
de 1 a 10 baterías adicionales de 5 kWh en un armario separado
Opciones y accesorios
nx bypass
opcional rack bypass de 80A
batteries
de 1 a 6 baterías de 5 kWh en una sola infra (mínimo 3 unidades recomendadas)
infra battery
de 1 a 10 baterías adicionales de 5 kWh en un armario separado
Especificaciones técnicas
infra nx3
En caso de cambio de los datos técnicos, este bloque inferior debe actualizarse, ya que se utiliza para la visualización de los datos técnicos en PC, tablets y teléfonos.
Sistema (datos específicos por inversor)
| Potencia continua @25°C | 15000 VA |
| Potencia 30 min. @25°C | 16000 VA |
| Potencia 5 seg. 25°C con solar / inversor/ 1-fase | 30000 / 24000 / 10000 VA |
| Tensión nominal de batería | 48 Vdc (36 – 68 Vdc) |
| Corriente/potencia máxima de carga* | 300 Adc / 15000 W |
Fuente de CA (red o grupo electrógeno)
| Corriente nominal máxima | 3 x 80 Aac |
| Rango de tensión de funcionamiento, línea a neutro | 176 – 288 Vac |
| Tensión nominal, línea a neutro / línea a línea* | 220 – 230 – 240 / 380 – 400 – 415 Vac |
| Frecuencia nominal* | 50 / 60 Hz |
Energía solar fotovoltaica (datos específicos por inversor)
| Número de entradas MPPT | 2 |
| Corriente máxima de cortocircuito fotovoltaico por entrada fotovoltaica | 27 Adc |
| Tensión máxima fotovoltaica de circuito abierto (Voc) | 900 Vdc |
| Tensión de arranque / Tensión de apagado | 200 / 100 Vdc |
| Máxima potencia solar producida (limitación electrónica) | 2 x 8000 W |
| Potencia solar máxima recomendada (@STC) | 2 x 12000 W |
AC flex (*2da fuente AC generador o 2da salida cargas controlada) (datos específicos por inversor)
| Corriente nominal máxima | 3 x 80 Aac |
Batería (de 1 a 6 módulos, se recomienda un mínimo de 3 módulos)
| Fabricante, modelo | Weco, 5k3-xp rack LV / ZYC SIMPO LV |
| Capacidad del módulo | 5.3 kWh / 5.12kWh |
| Tensión nominal de un módulo | 51.2 Vdc / 51.2 Vdc |
| Capacidad útil | 100 Ah / 100 Ah |
| Dimensiones | 550x430x155 mm / 480x440x134 mm |
| Peso | 57.3 kg / 46 kg |
Capacidad de la batería Weco: 3 unidades 15,9 kWh, 4 unidades 21,2 kWh, 5 unidades 26,5 kWh, 6 unidades 31,8 kWh.
Capacidad de la batería ZYC: 3 unidades 15,36 kWh, 4 unidades 20,48 kWh, 5 unidades 25,6 kWh, 6 unidades 30,72 kWh.
Información general
| Dimensiones del producto (alto/ancho/largo) y peso: | 1990 ± 30 / 605 / 1050 mm – 816 kg (con 6 unidades de batería) |
| Autoconsumo OFF / Standby / ON | 6 / 7 / 41 W (+5 W con nx interface) |
| Contactos multifunción I/O | 2 x Input, 2 x Output, rating 16 A each |
| Interfaces | nx interface, datalogger USB 1-min resolution, 1 x RS485i, 1 x CANi, 1 x LAN, 4 x USB, nx wifidongle, studer portal + easy monitoring App |
| Conformidad seguridad+electromagnética (CE marking) | Directiva de baja tensión de la UE (LVD) 2014/35/UE, conformidad electromagnética de la UE (EMC) 2014/30/UE |
| Protección IP | IP54 |
| Control de temperatura | refrigeración por aire |
Rango de temperatura ambiente de funcionamiento -20 a 55°C | Rango de humedad relativa de funcionamiento 0 a 100 % | Lugar de montaje Interior, no acondicionado
