Cuando agregues una nueva unidad a un sistema con varias unidades o cuando te devuelvan una unidad reparada, debes tener en cuenta que pueden tener una versión de software diferente y una configuración distinta.
Para evitar cualquier conflicto, antes de iniciar el sistema, debe seguir este procedimiento:
Guarda todos los archivos de los dispositivos antiguos en la tarjeta SD cuando los desconectes del nuevo dispositivo (ajustes rcc/guardar y restaurar/guardar todos los archivos{5041}).
- Instalación física:
- Cableado eléctrico: cables de comunicación en el bus Studer. La ubicación de los dispositivos es importante (xt, vt y vs en el centro y los accesorios en los extremos del bus).

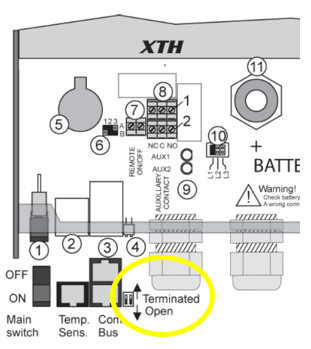

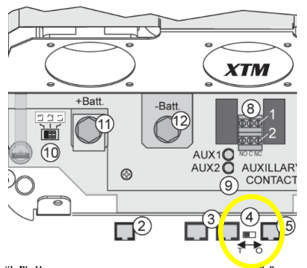

- Interruptor de terminación del bus. Si el inversor se encuentra en el extremo del bus de comunicación, el interruptor debe colocarse en la posición «T». De lo contrario, debe colocarse en la posición «O» (las imágenes a continuación muestran la ubicación del interruptor).

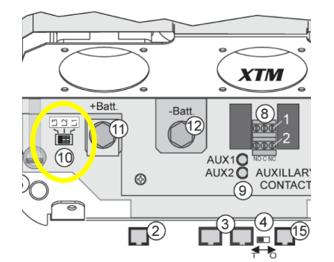

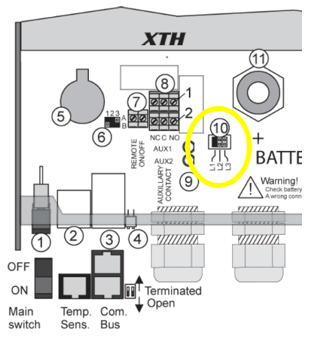

- Puente de selección de fase. Cambie la posición del puente para indicar al nuevo inversor a qué fase se conectará. Ajústelo a L1, L2 o L3 (las imágenes a continuación muestran la ubicación del puente).
- Actualice el software a la última versión.

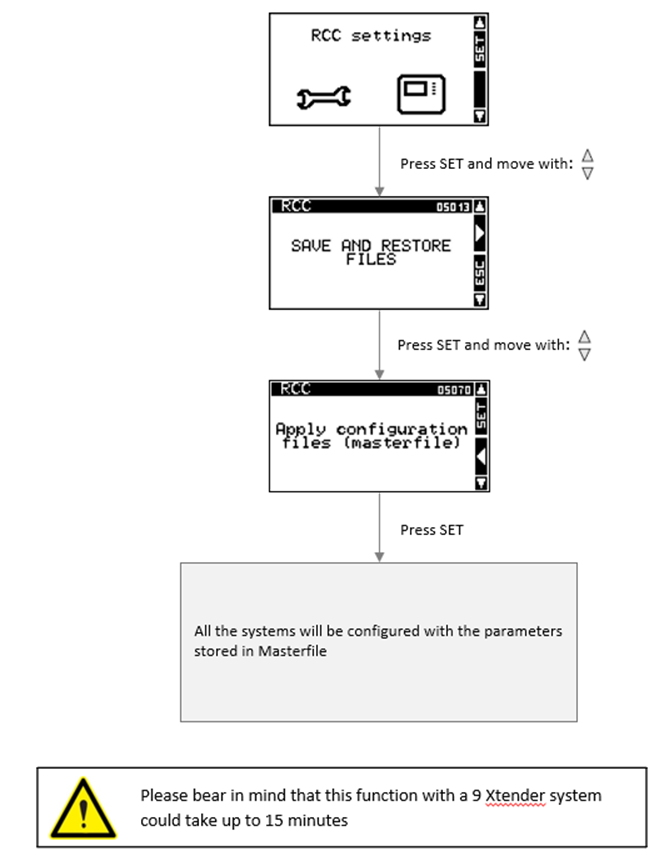

- Aplica los archivos de configuración (parámetros RCC / Guardar y restaurar / Aplicar archivos de configuración (Masterfile) {5070}) que se crearon en la tarjeta SD en el paso 1.
- Encienda el sistema
En el rcc, solo se ven los parámetros del maestro, y no los de todas las unidades; por lo tanto, siempre es preferible aplicar los parámetros a través del maestro para que todas las unidades tengan la misma configuración.
